BIM (Building Information Modeling)
Applications au calcul de Surfaces
Exercice 1
Pour construire une villa, on doit couler un radier en béton armé selon le croquis ci-dessous.
Travail demandé
-1- Calculez la surface de ce radier ! (cotes en m)
-2- Modélisez la surface de ce radier sur SolidWorks et Vérifiez le résultat de vos calculs !
Exercice 2

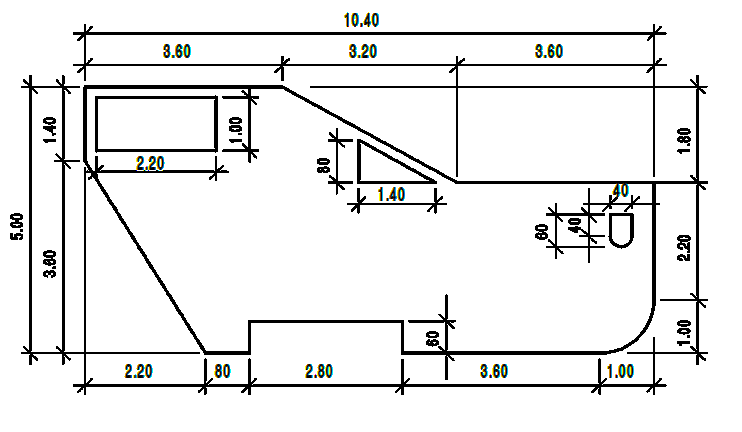

Le schéma ci-dessous représente une dalle pleine en béton armé avec les réservations.
Travail demandé
-1- Calculez la surface de cette dalle ! (cotes en m)
-2- Déduisez-en le volume de béton si l'épaisseur est de 20cm !
-3- Modélisez la surface de cette dalle sur SolidWorks et Vérifiez le résultat de vos calculs !
Exercice 3

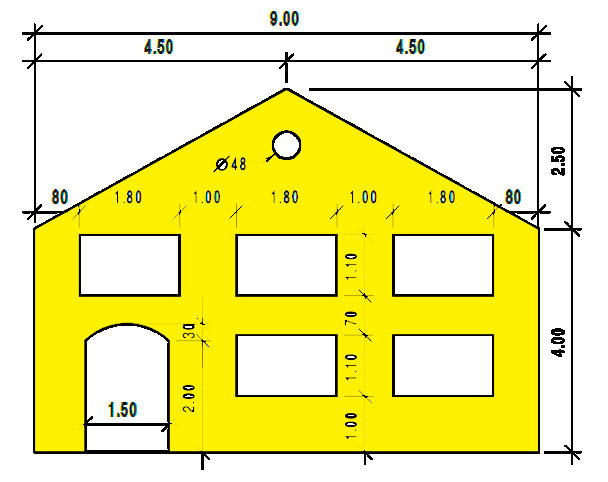

La façade de la maison représentée ci-dessous doit être enduite.
Travail demandé
-1- Calculez la surface à enduire ! (cotes en m)
-2- Modélisez la façade de cette maison sur SolidWorks et Vérifiez le résultat de vos calculs !
Exercice 4
Afin d'effectuer la mise en peinture de tous les murs de ce local, on vous demande:
Travail demandé
-1- Calculez la surface extérieure à peindre ! (cotes en m)
-2- Calculez la surface intérieure à peindre ! (cotes en m)
-3- Calculez la surface totale à peindre ! (cotes en m)
-4- Modélisez le local sur SolidWorks et Vérifiez le résultat de vos calculs !
Exercice 5
Soit les 2 vues ci-dessous, dont la figure 1 modélisant une habitation sur son terrain et la figure 2 modélisant l'habitation seule (les côtes sont inscrites en mètre).
Fig1: Vue de dessus terrain + habitation
Fig2: Vue de dessus habitation
Travail demandé
-1- Calculez la côte A repérée sur le terrain !
-2- Effectuez le calcul de la surface du terrain en précisant son découpage (selon l'exemple ci-après) !

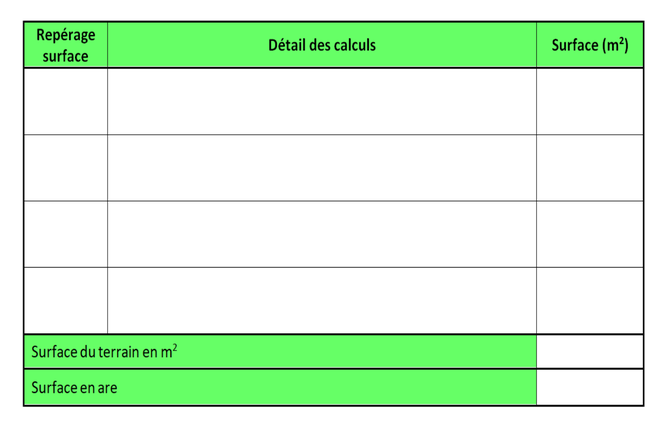

2.1- Calculs de la surface du terrain

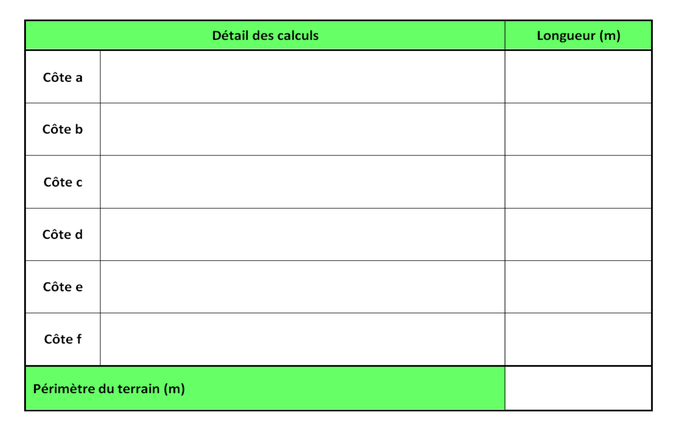

2.2- Calculs du périmètre de ce terrain (Côte a = 19,50m)
-3- Effectuez le calcul de la surface de l'habitation en précisant son découpage !
3.1- Calculs de la surface de l'habitation
3.2- Calculs de la longueur des façades de cette habitation (Côte a = 7,25m)

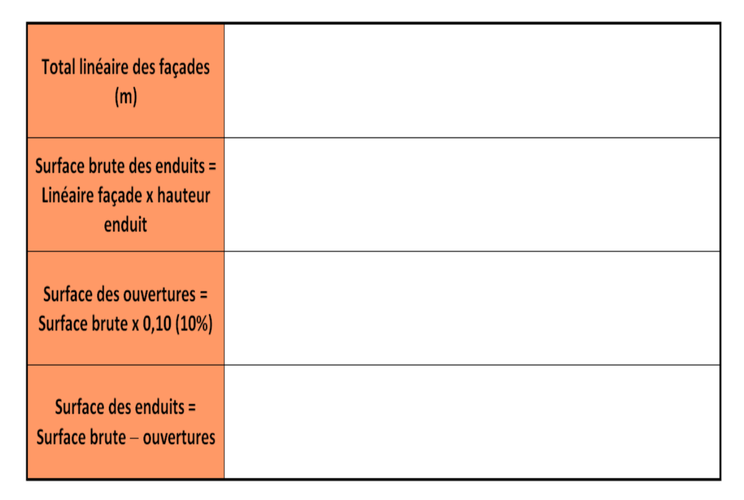

-4- Calculez la surface totale des enduits de cette habitation en considérant que les ouvertures représentent 10% de la surface brute (la hauteur d'enduit est de 2,85m) !
