Broche d'Affuteuse
Introduction
Parlons plutôt d'Objectif et non de problème et reposons la question:
"C'est quoi l'objectif ?"
Réponse:
Il s'agit de réaliser des liaisons ENCASTREMENT démontables par éléments filetés, vérifiant L'IMPLANTATION d'une vis.
Comment:
A partir d'un système technique, la BROCHE d'AFFUTEUSE et en vous aidant de ressources, tels qu'un plan 2D en coupe incomplet de la Broche, une maquette 3D Solidworks incomplète, mais aussi le cours, les exercices réalisés ainsi que Le G.D.I. (Guide du Dessinateur Industriel) et TRACEPARTS, une bibliothèque de fichiers 3D.
Documents de travail
Aperçu Plan 2D incomplet au format A3H

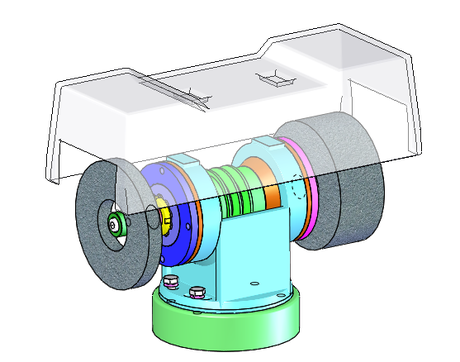

Maquette 3D Solidworks incomplète
Corrigé
Travail demandé
Liaison L29/4
Réaliser une liaison ENCASTREMENT entre le CARTER DE PROTECTION (29) et le SUPPORT (4) en utilisant 4 Vis CHc, M6-16.
Méthode:
-1- Esquissez à "main levée" votre solution sur le plan !
-2- Modélisez en 3D !
-3- Réalisez une MISE EN PLAN !
Remarque:
Le sujet et le questionnement attire l'étudiant à s'interpeler sur la nécessité d'une MIse en Position (MIP).

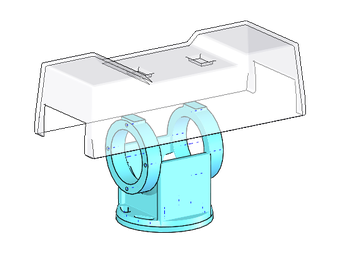

Aperçu Carter (29) + Support (4)
Liaison L15/22/4
Réaliser une liaison ENCASTREMENT entre le COUVERCLE PALIER FIXE (15), le BOITIER A ROULEMENT PALIER FIXE (22) et le SUPPORT (4) en utilisant 3 Vis H, M6-25, freinées.
Méthode:
-1- Esquissez à "main levée" votre solution sur le plan !
-2- Modélisez en 3D !
-3- Réalisez une MISE EN PLAN !
Remarque:
Lier complètement par Vis implique "habituellement" la présence d'une pièce PERCÉE (passage de vis) et d'une pièce TARAUDÉE. Dans notre étude, 3 pièces seront mises en œuvre.
Aperçu Couvercle (15) + Boitier (22) + Support (4)
Liaison L11/12/13
Réaliser une liaison ENCASTREMENT entre la MEULE (12) et la FLASQUE (13) solidaire de l'ARBRE (27) à l'aide d'une PLAQUE D'APPUI (11) en utilisant 2 Vis CHc,M6-16.
Méthode:
-1- Esquissez à "main levée" votre solution sur le plan !
-2- Modélisez en 3D !
-3- Réalisez une MISE EN PLAN !
Remarque:
La représentation ci-contre ne montre pas la FLASQUE (13), ni la PLAQUE d'APPUI (11), puisqu'elles sont À CONCEVOIR.
Aperçu Meule (12) + Arbre (27)
Liaison L28/27
Réaliser une liaison ENCASTREMENT entre la MEULE BOISSEAU (28) et l'ARBRE (27).
Hypothèses & Données d'étude supplémentaires:
l'ARBRE (27) est de forme CYLINDRIQUE.
Méthode:
-1- Esquissez à "main levée" votre solution sur le plan !
-2- Modélisez en 3D !
-3- Réalisez une MISE EN PLAN !
Remarque:
L'ARBRE (27) est considéré comme CYLINDRIQUE et non CONIQUE (liaison 11/12/13) dans l'objectif d'adopter (rechercher) une solution constructive différente (tout en s'inspirant de la liaison 11/12/13).

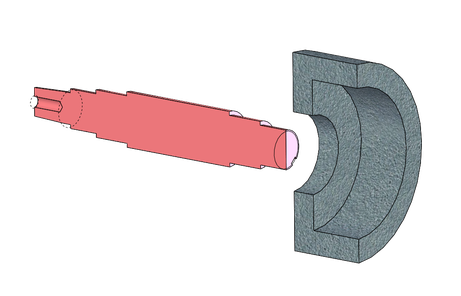

Aperçu Meule Boisseau (28 + Arbre (27)
Aperçus des résultats attendus
Liaison 29/4
Vue en coupe du modèle 3D
Liaison 15/22/4
Vue en coupe du modèle 3D

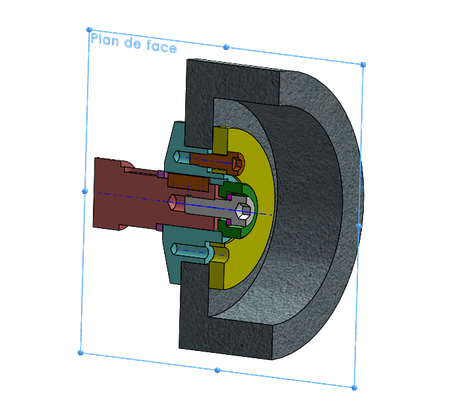

Liaison 11/12/13
Vue en coupe du modèle 3D

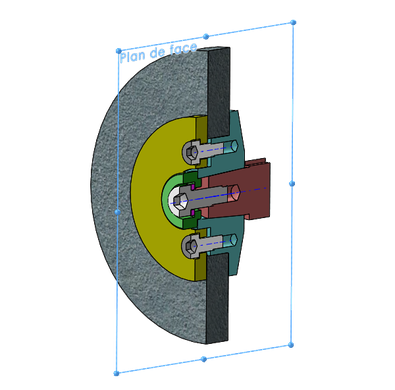

Liaison 28/27
Vue en coupe du modèle 3D
Vue(s) de mise en plan
