Conception d'un Clavetage

Voici 3 exercices ayant pour objectif la réalisation d'un Clavetage.

L'Exercice 1 propose de compléter la solution constructive incomplètement réalisée, d'après les données disponibles.

Les Exercices 2 et 3 nécessitent un calcul préalable de la Longueur de la Clavette parallèle nécessaire pour la transmission du couple connu.

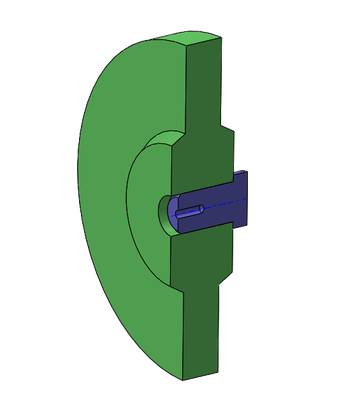

Complétez le montage ci-dessous en indiquant les ajustements entre l'Arbre et la Poulie avec l'extrait de cahier des charges suivant (maquette et mise en plan fournies + complément d'informations en classe):

- Transmission du couple par Clavette disque 6 x 9;

- Diamètre de l'Arbre: 20mm.

Complétez le montage ci-dessous en indiquant les ajustements entre l'Arbre et la Poulie avec l'extrait de cahier des charges suivant (maquette et mise en plan fournies + complément d'informations en classe):

- Transmission du couple par Clavette parallèle;

- Diamètre de l'Arbre: 18mm;

- Couple à transmettre: 15Nm;

- Pression admissible (Padm): 45MPa;

- Maintien en position par Ecrou H + rondelle plate.

Complétez le montage ci-dessous en indiquant les ajustements entre l'Arbre et la Poulie avec l'extrait de cahier des charges suivant (maquette et mise en plan fournies + complément d'informations en classe):

- Transmission du couple par Clavette parallèle;

- Diamètre de l'Arbre: 24mm;

- Couple à transmettre: 75Nm;

- Pression admissible (Padm): 55MPa;

- Maintien en position par Vis + rondelle épaisse à définir.

Corrigés
