La Liaison Encastrement
LA CARACTERISATION DES LIAISONS ENTRE PIECES MECANIQUES
Une liaison est un modèle cinématique de la solution technique qui établit une relation de contact entre 2 pièces.
Liaison entre 2 solides
Deux pièces sont dites en liaisons si elles restent en contact par l’intermédiaire de surfaces au cours de la mise en œuvre du mécanisme. La nature du contact peut être diverse (ponctuelle, linéique, surfacique) dans la mesure ou l’on suppose les solides géométriquement parfaits et indéformables.
Caractérisation technique d'une liaison (Typologie des solutions constructives)
Cours téléchargeable au format "pdf"
Diaporama téléchargeable au format "ppt"
(aperçu sans animation ci-contre)
Synthèse téléchargeable au format "pdf"
Caractérisation technique d'une liaison (Typologie des solutions constructives)

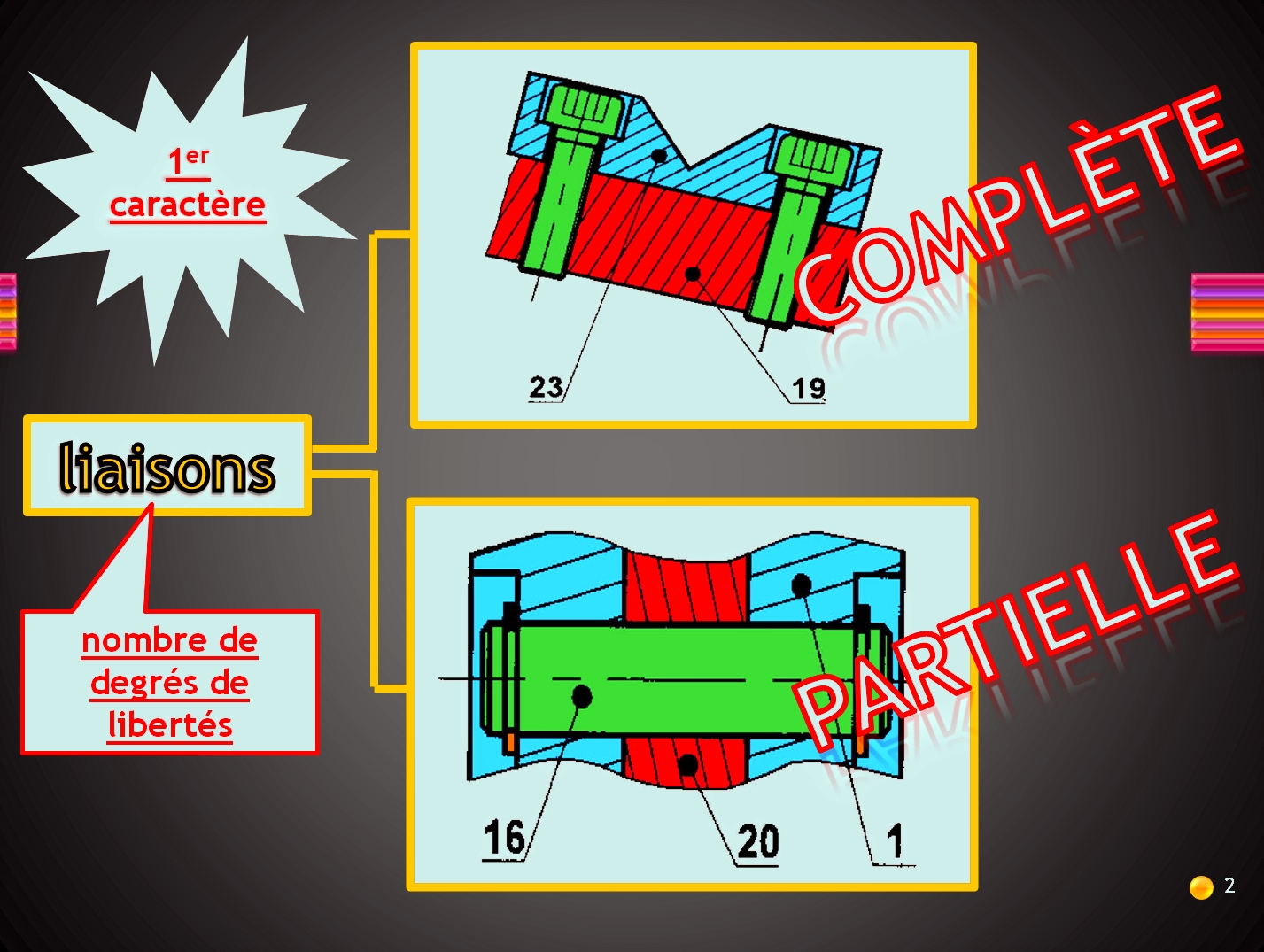

Une liaison entre 2 pièces d’un mécanisme présente quatre caractères principaux, soient:
-1- Le nombre de degrés de libertés (DDL);

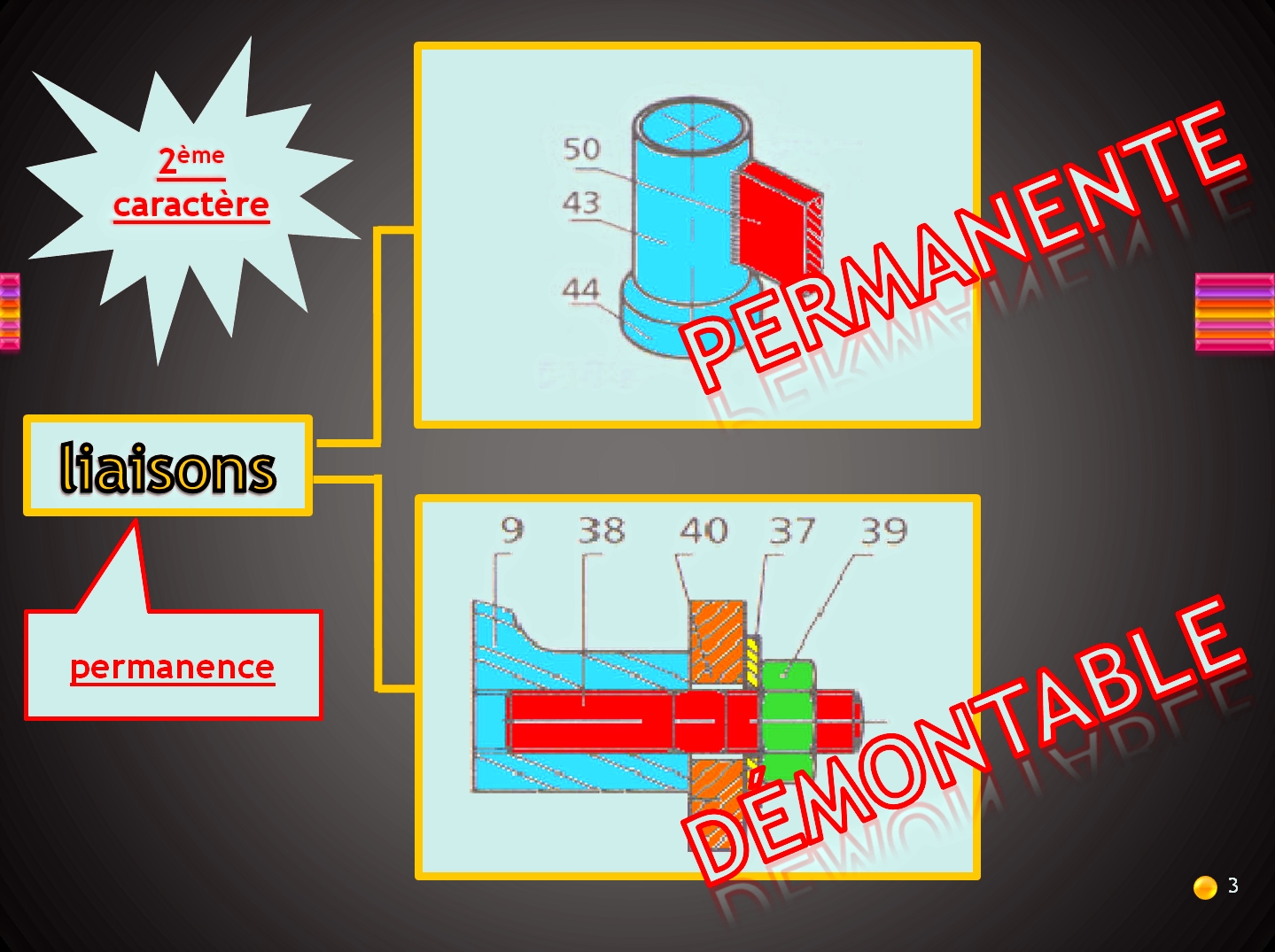

-2- La permanence de la liaison;

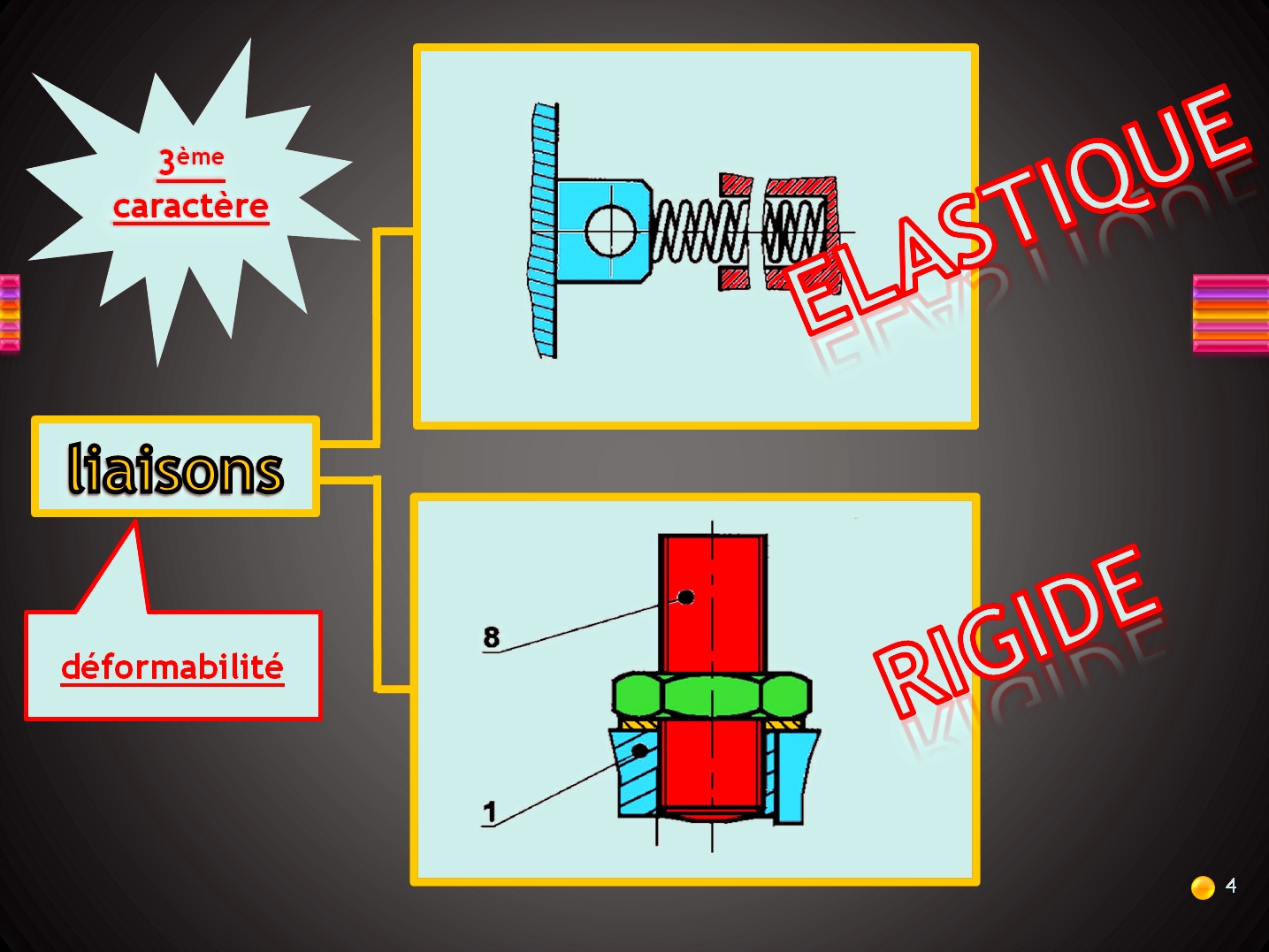

-3- La déformabilité de la liaison;

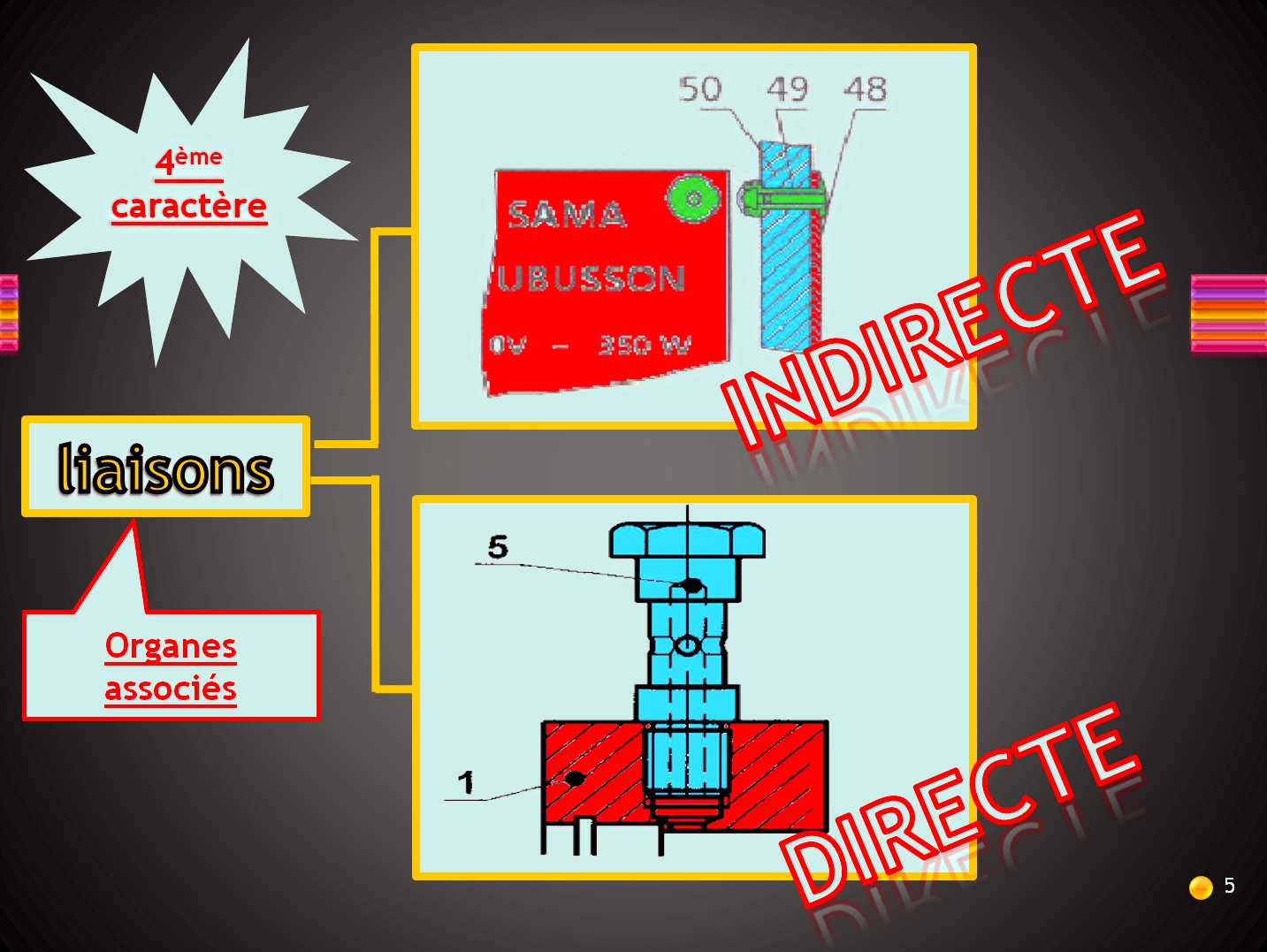

-4- L’existence ou non d’organes associés à la réalisation de la liaison.

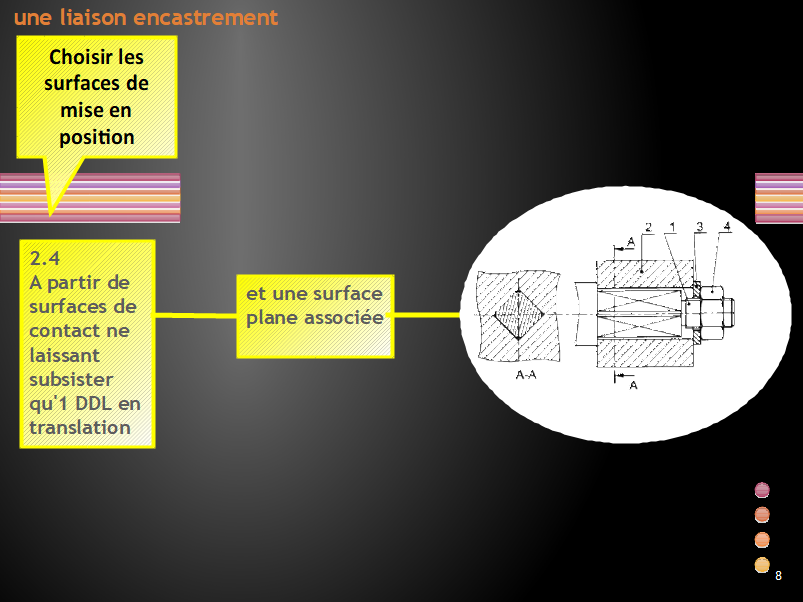

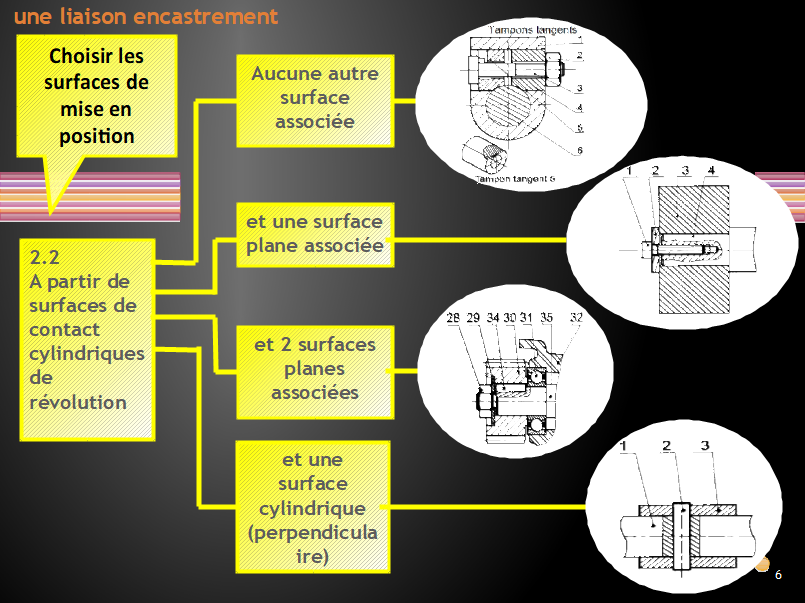

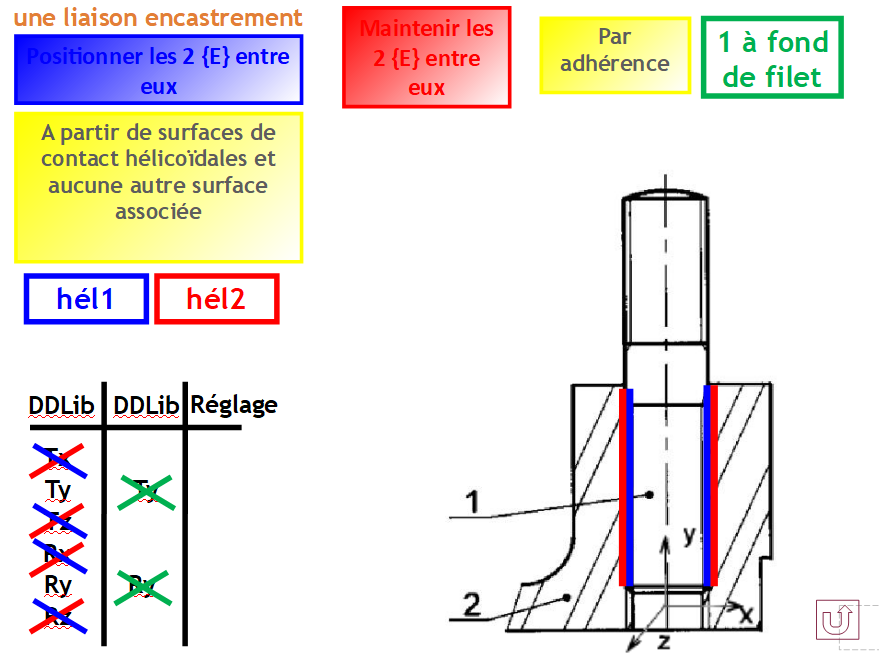

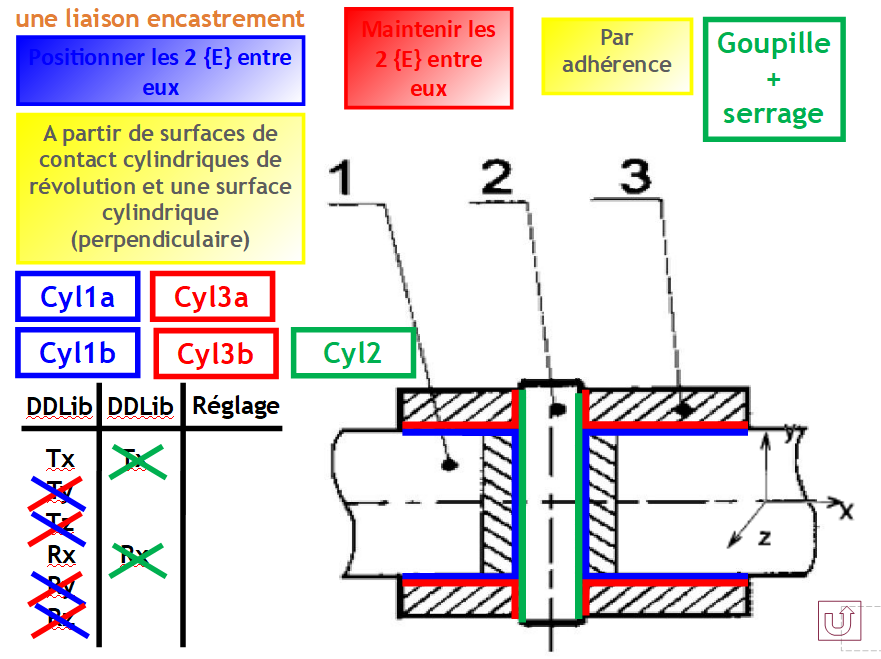

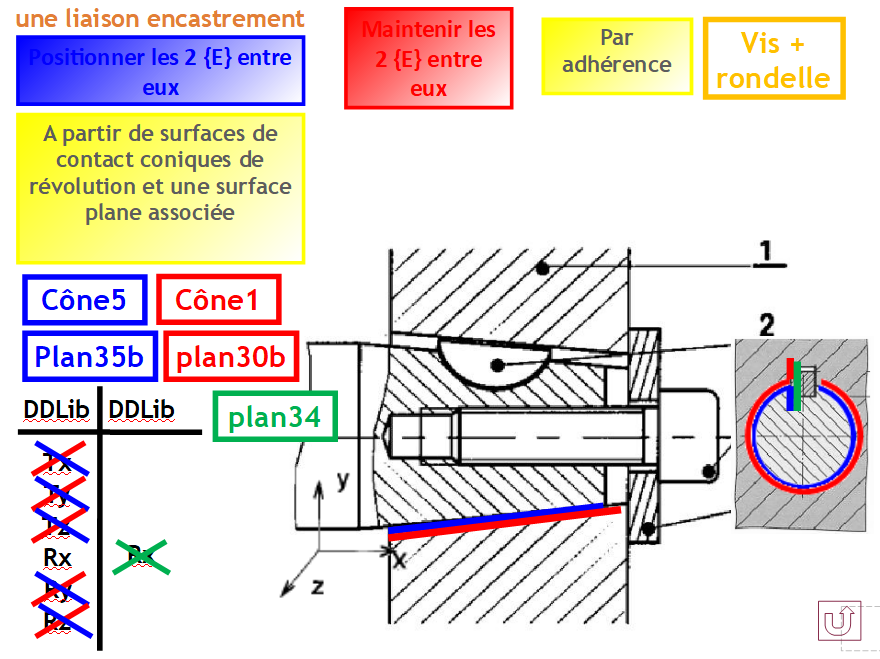

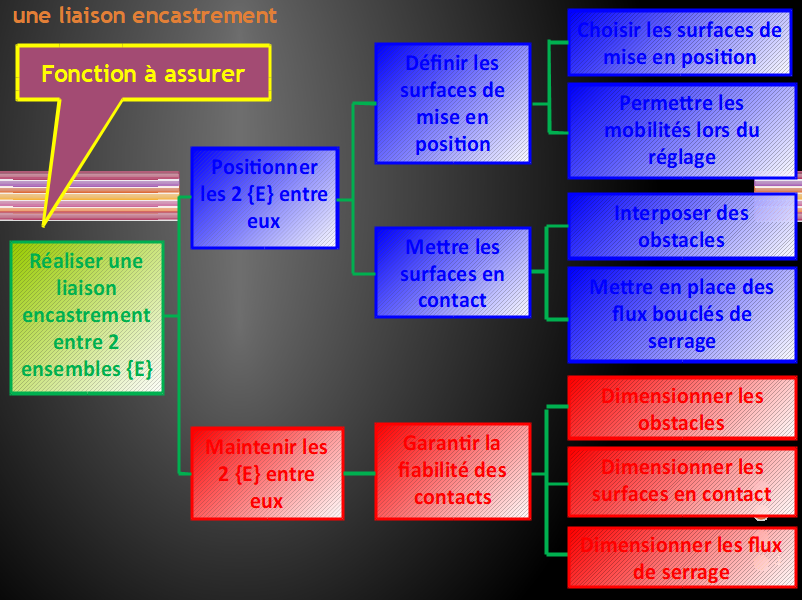

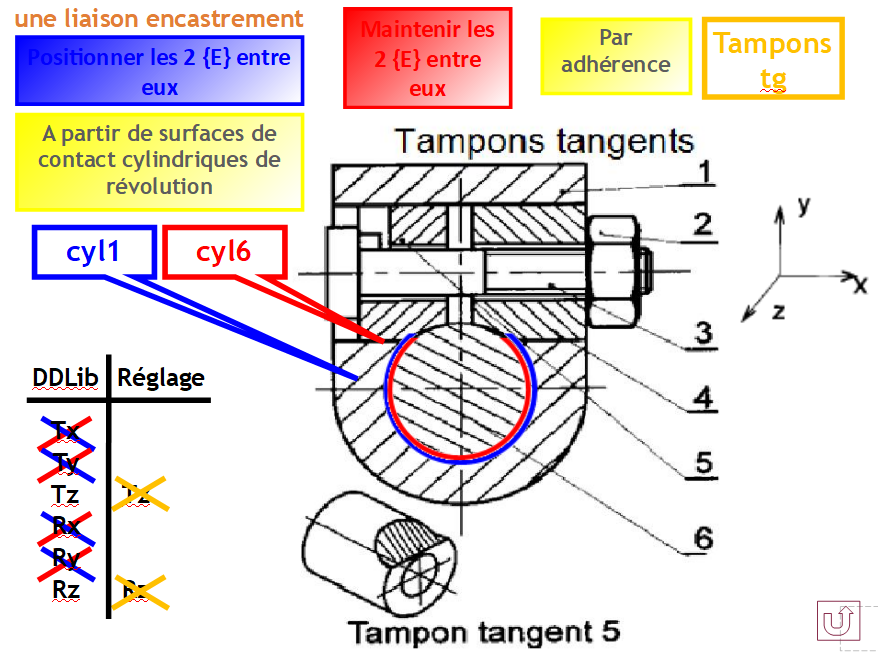

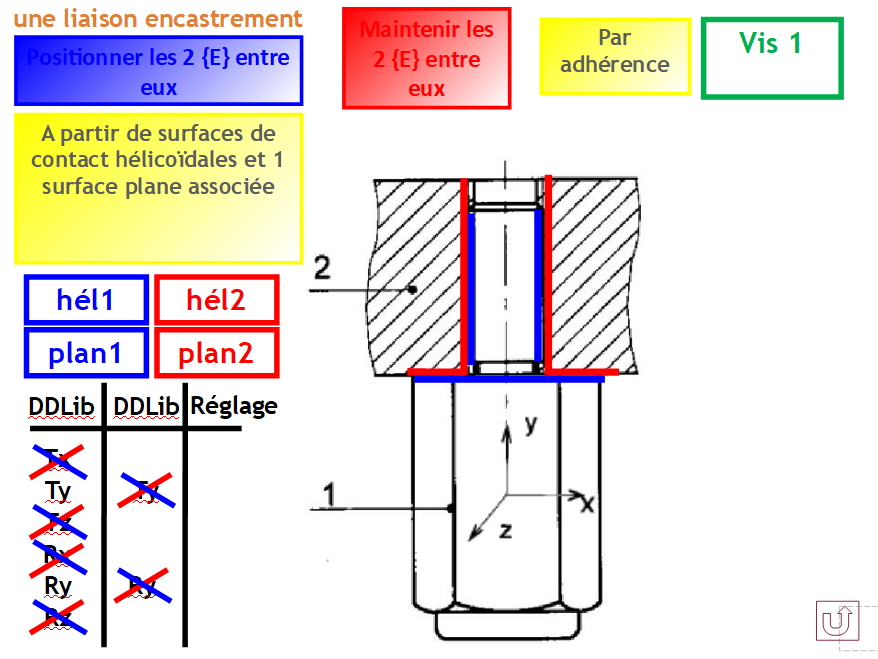

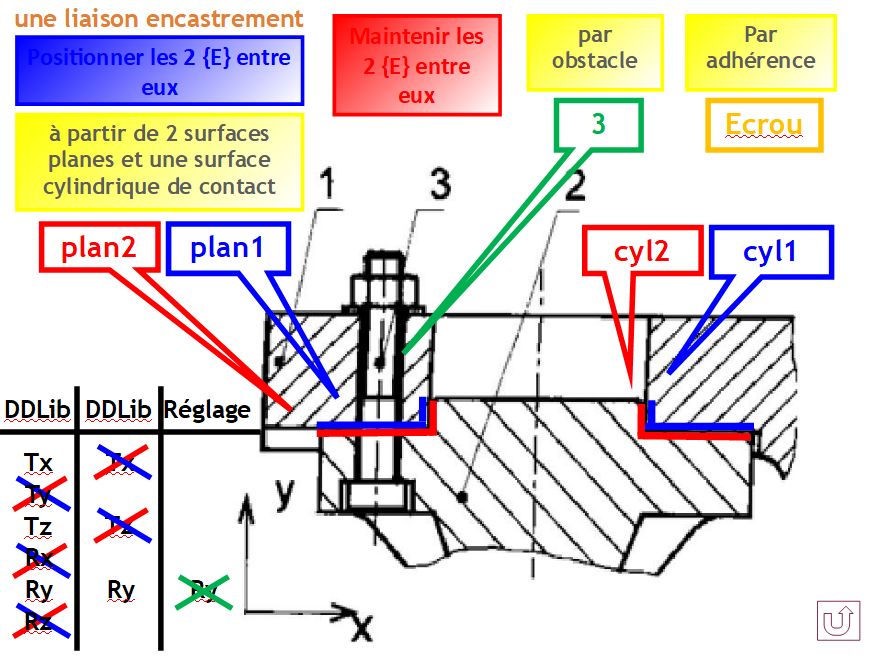

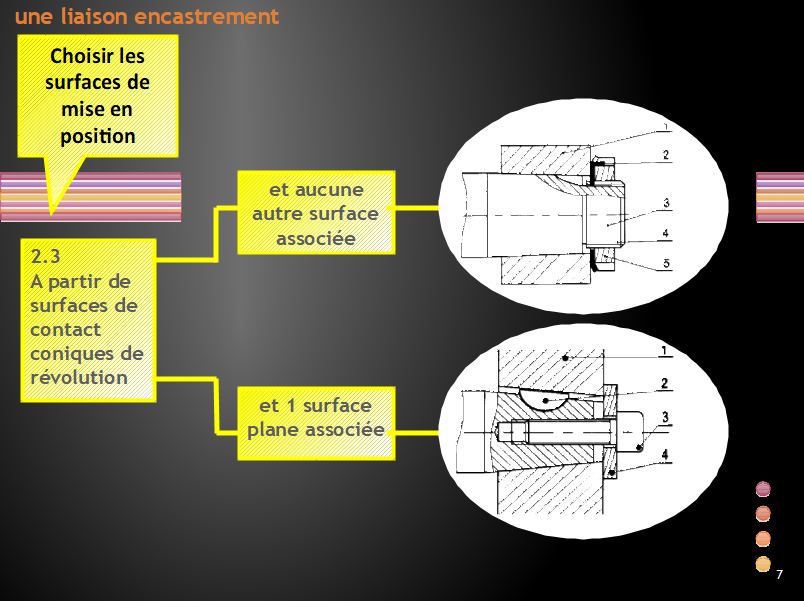

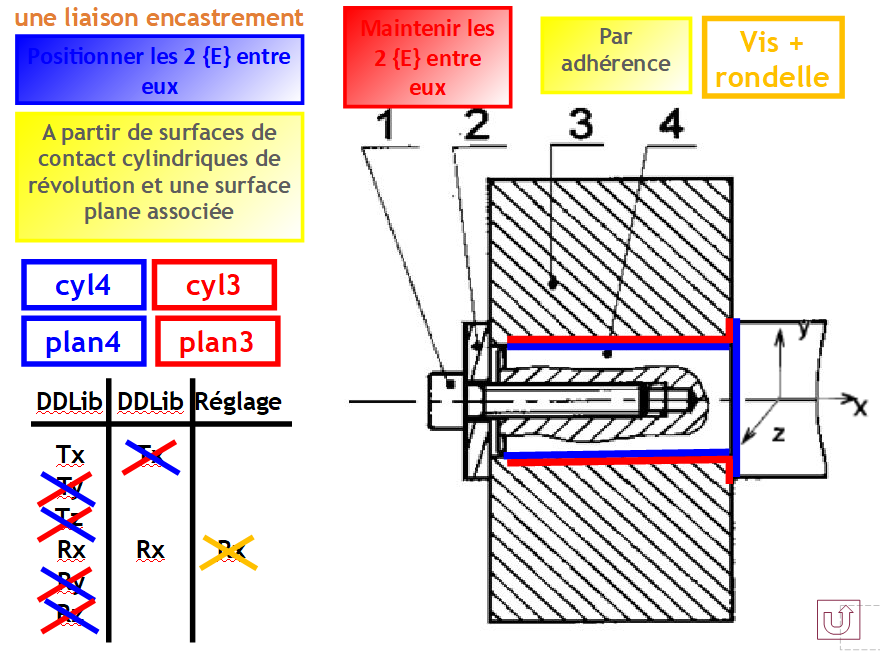

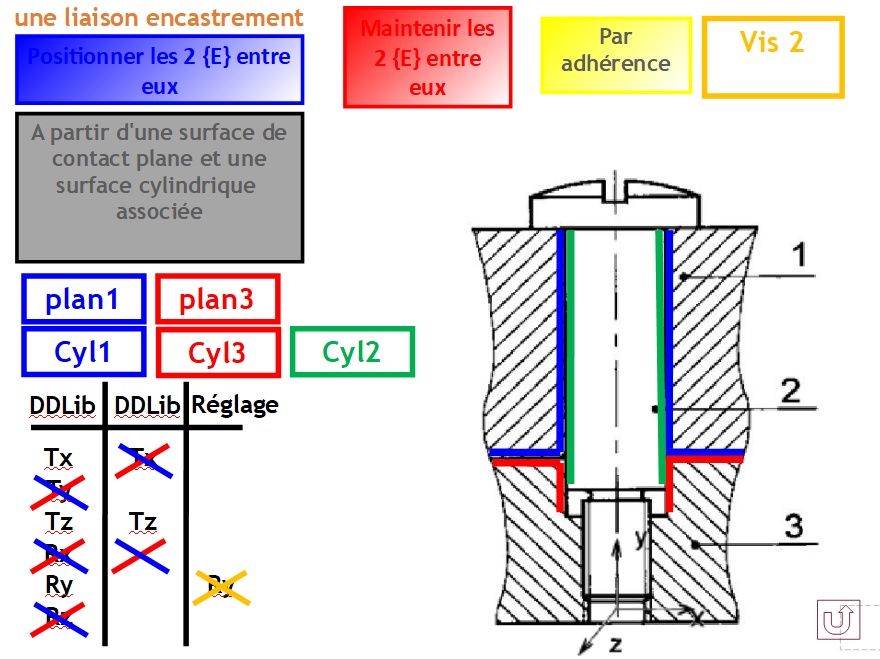

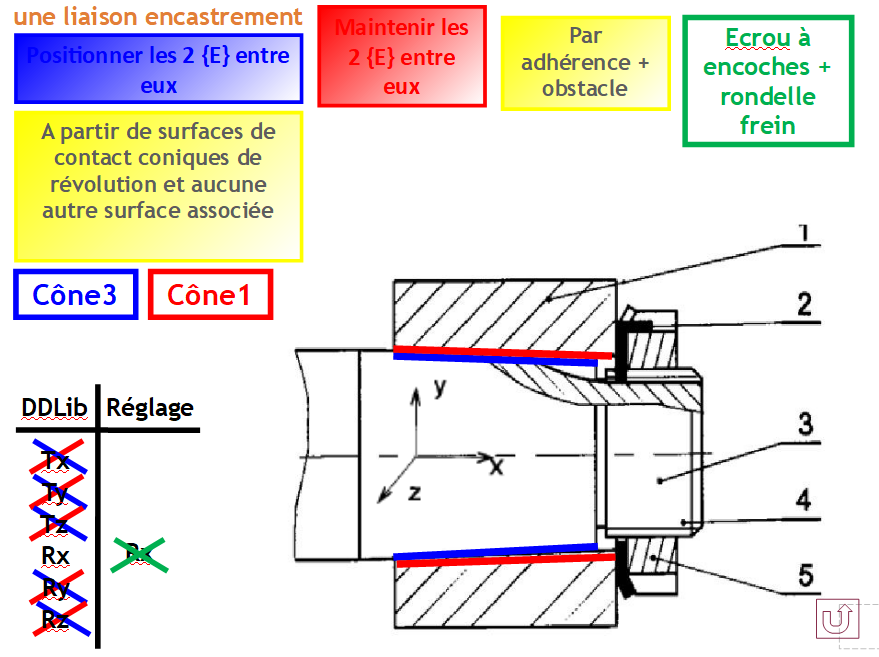

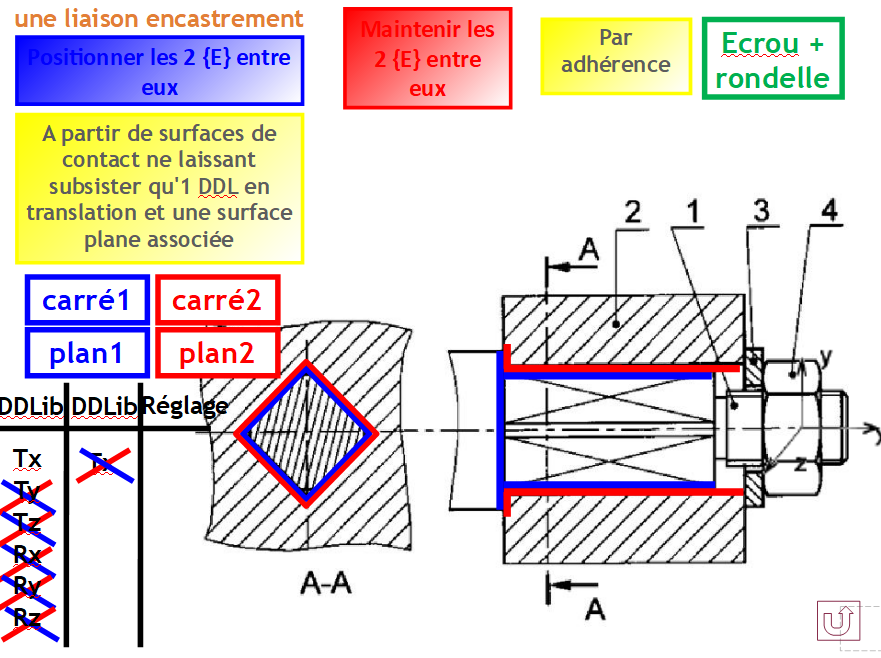

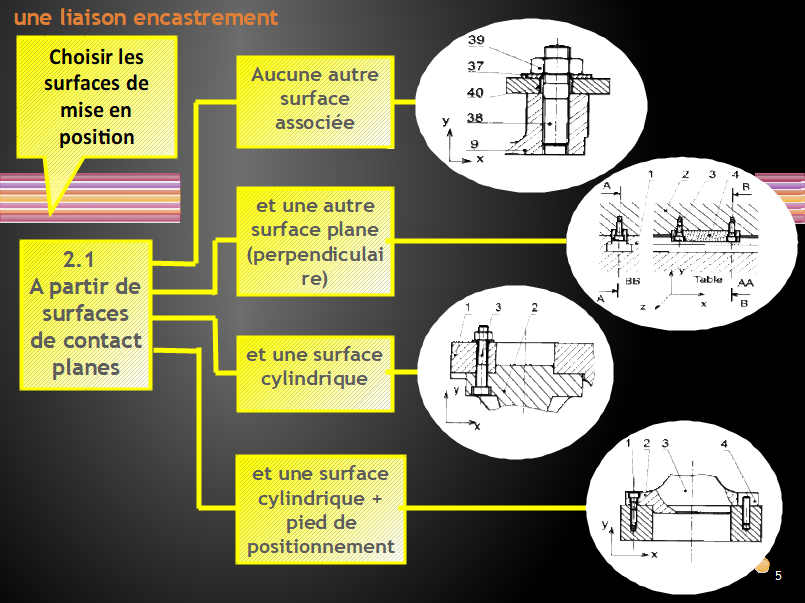

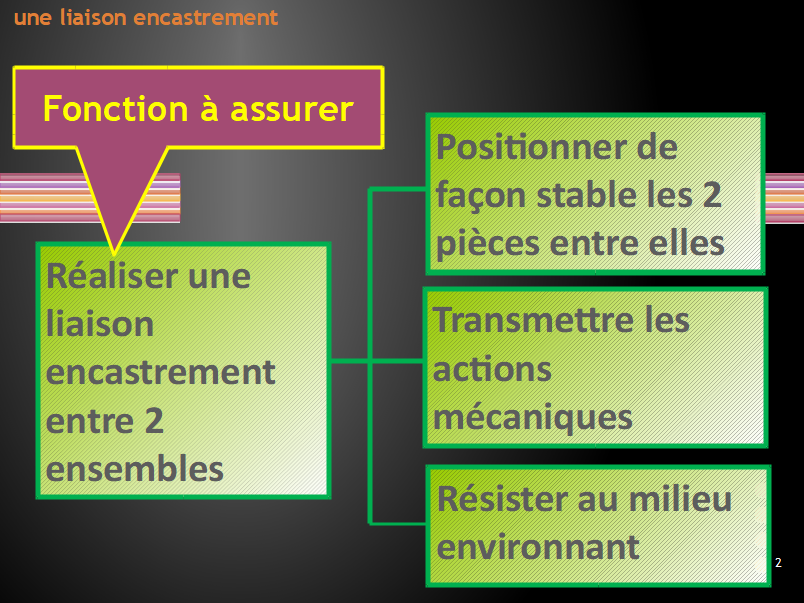

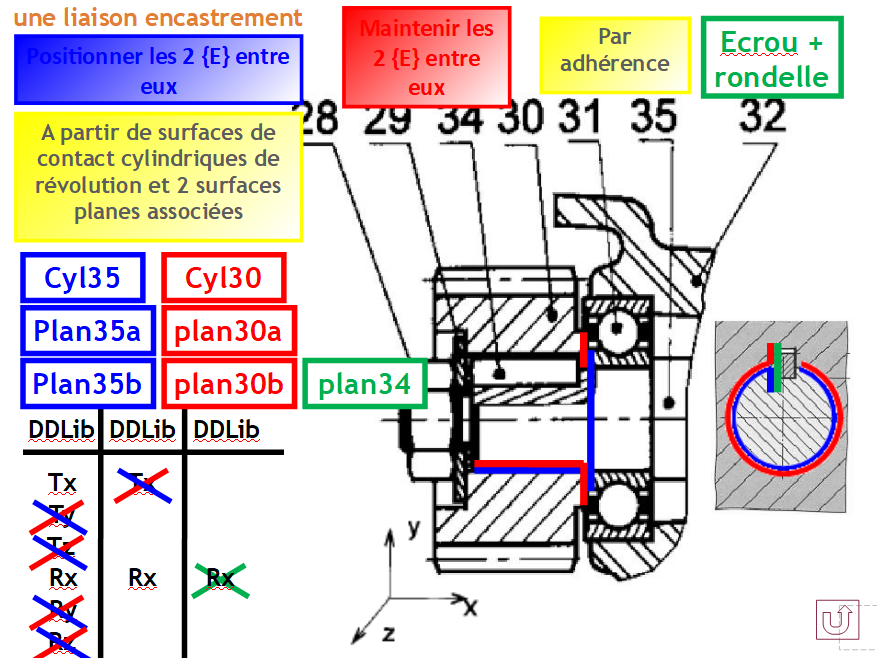

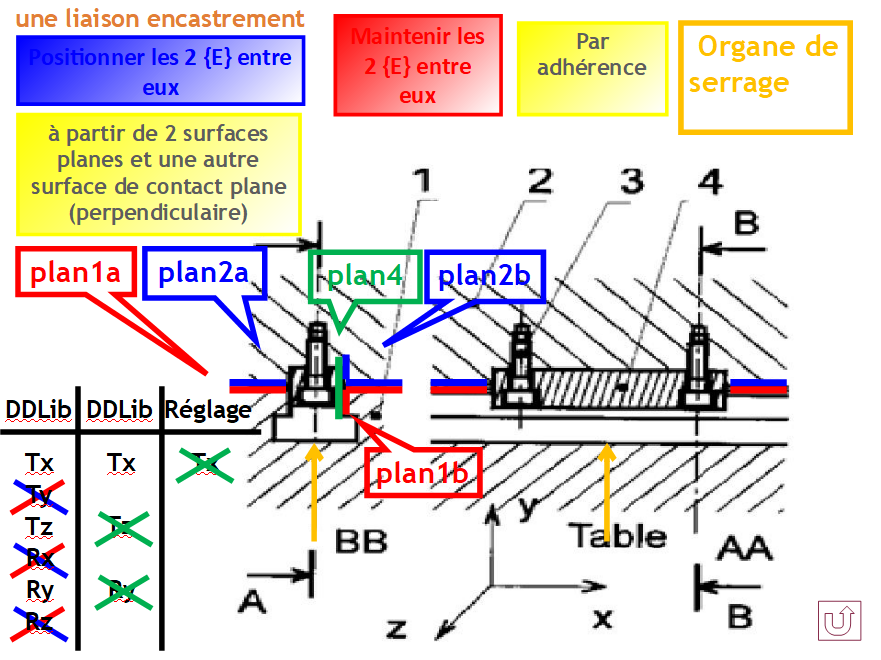

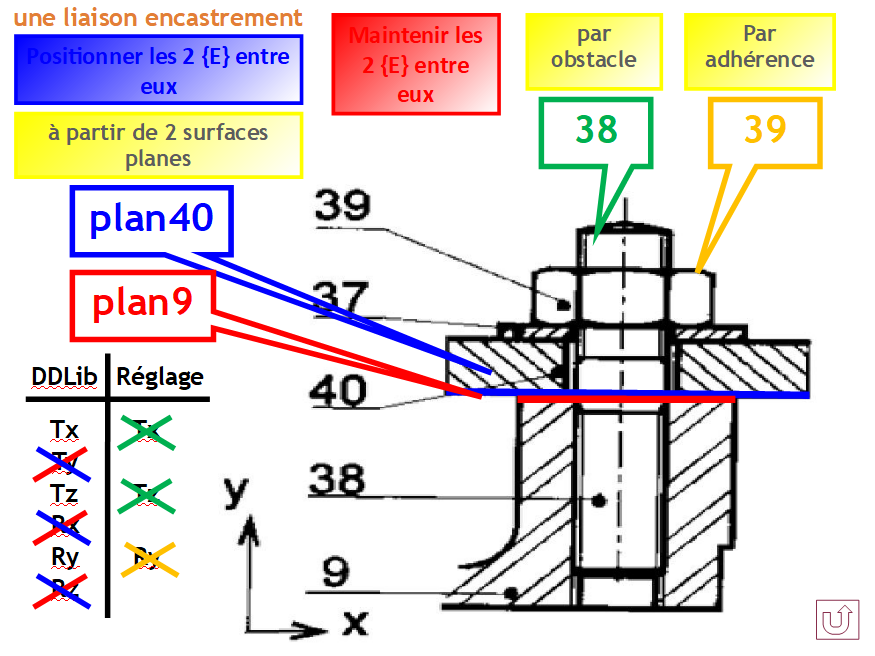

Les Assemblages réalisant une Liaison Encastrement
Cours téléchargeable au format "ppt"
(aperçu partiel et sans animation ci-contre)
Cours téléchargeable au format "pdf"
Analyse fonctionnelle au format "pdf"

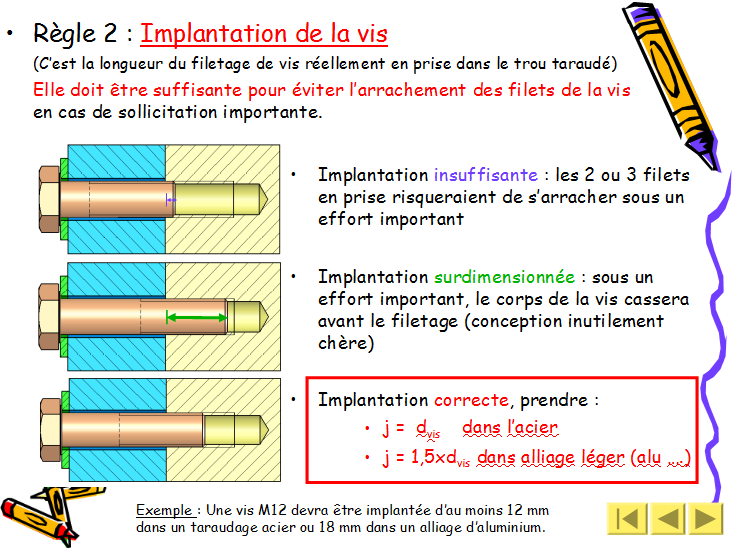

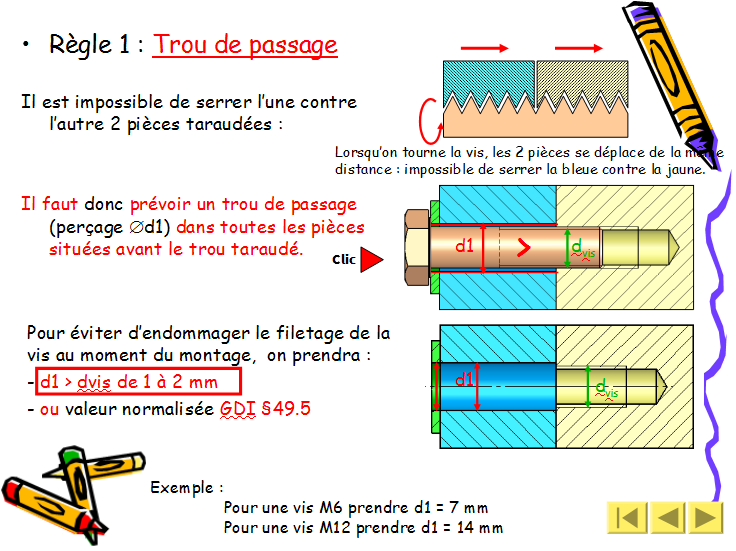

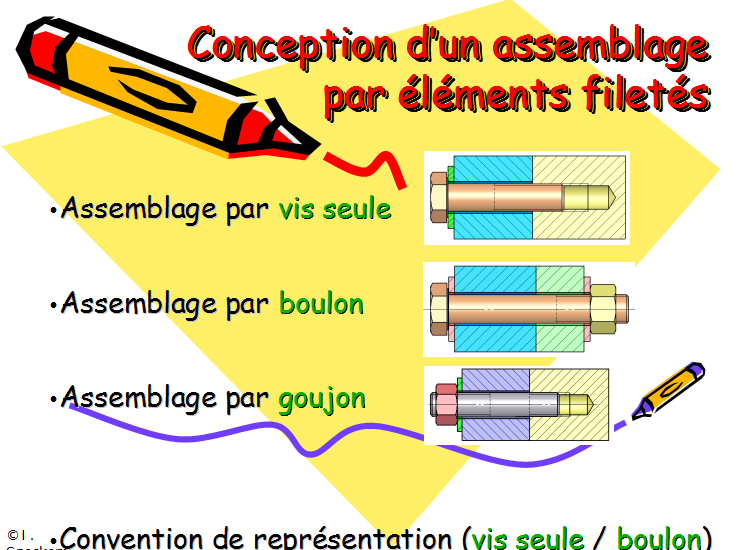

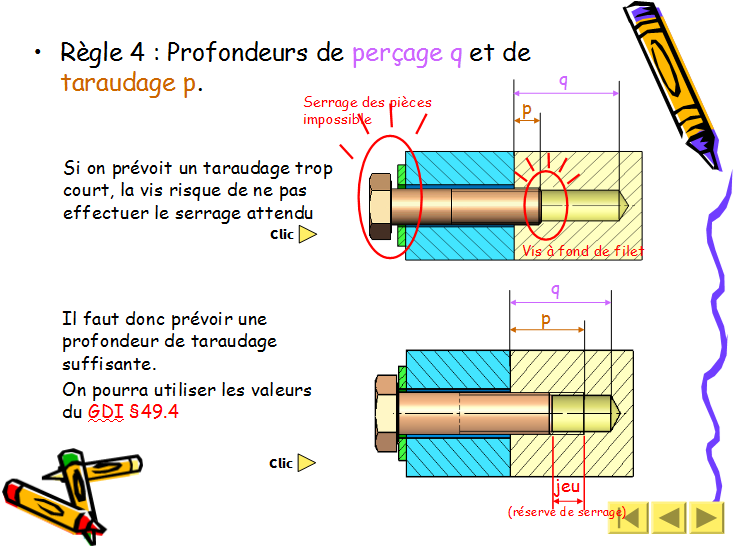

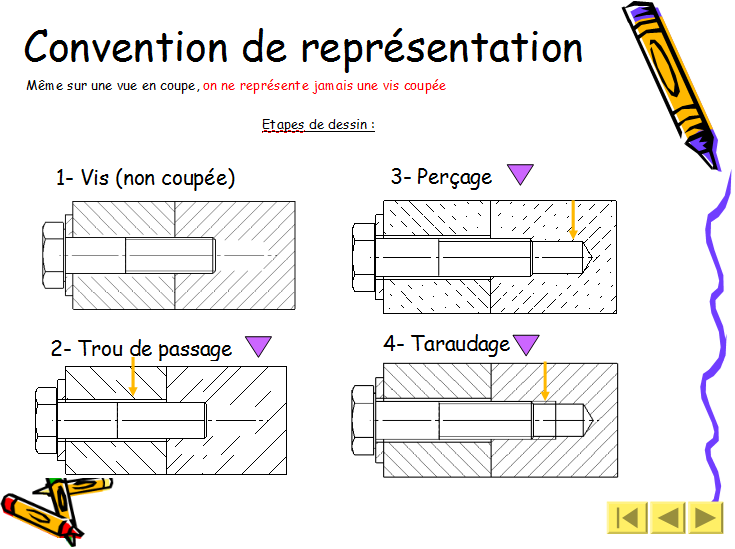

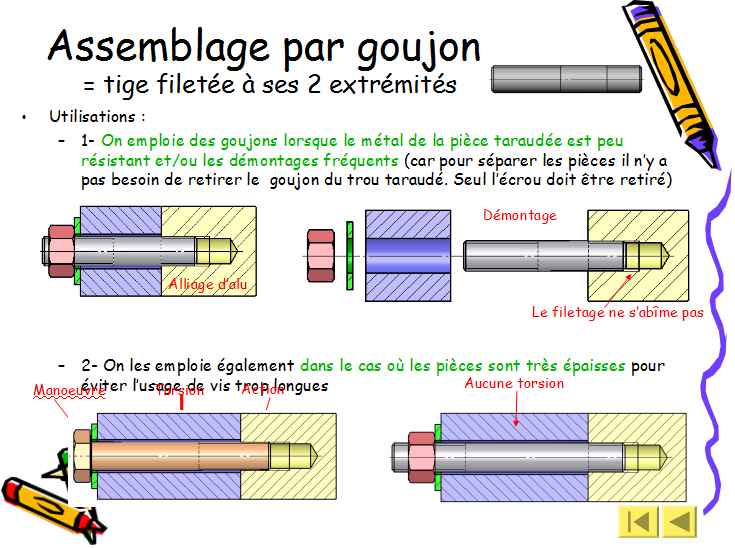

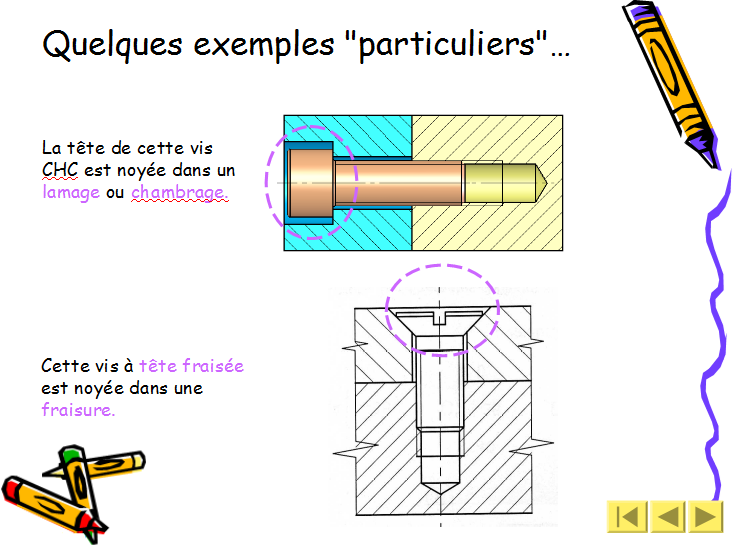

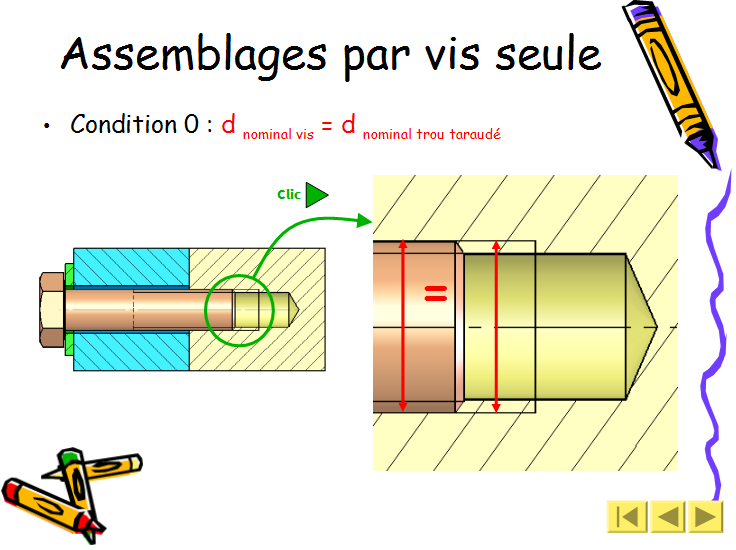

Conception d’un Assemblage par Éléments Filetés
Cours téléchargeable au format "ppt"
(aperçu partiel et sans animation ci-contre)
Exercices élémentaires

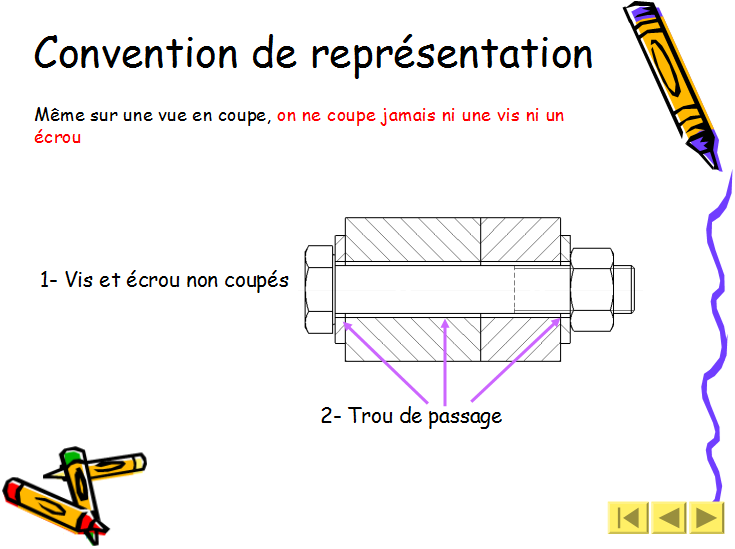

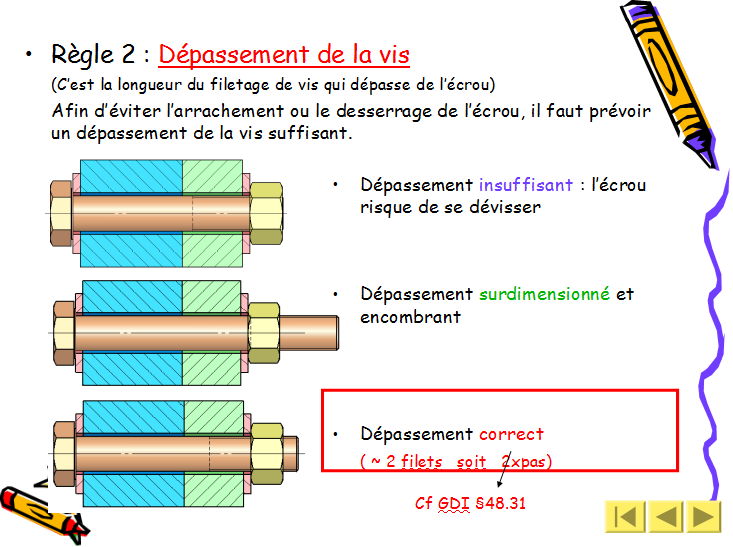

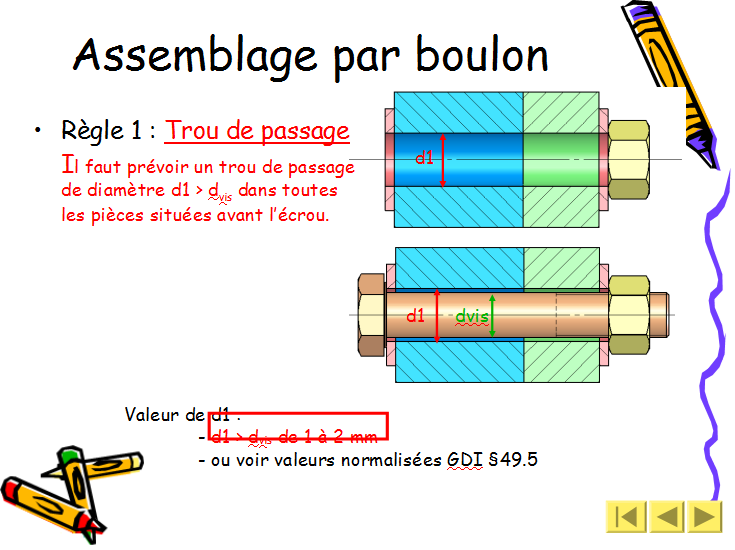

Bases sur les Assemblages boulonnés
Les vis représentent les éléments d'assemblage les plus fréquents en construction mécanique.
On distingue 2 types de mécanismes à vis:
- VIS DE MOUVEMENT qui transforme le mouvement de rotation en une translation rectiligne ou vice versa, si le système est réversible (relatif à un autre cours);
- VIS DE SERRAGE ou vis de fixation dont les formes les plus courantes sont normalisées. La transmission de la force axiale et du couple de torsion entre la vis et l'écrou se fait par l'intermédiaire des surfaces hélicoïdales des filetages.
Les caractéristiques du filetage sont:
- diamètre nominal: c'est le diamètre extérieur de la vis;
- pas: c'est la distance entre 2 sommets consécutifs du même filet;
- nombre de filet: c'est le nombre de rainures hélicoïdales taillées dans la vis ou l'écrou;
- sens de l'hélice: si l'axe est vertical et que le filet monte vers la droite alors le pas est dit "à droite".
Infos/Références/Ressources:
- Guide du dessinateur industriel;
- Mémotech Conception et Dessin.

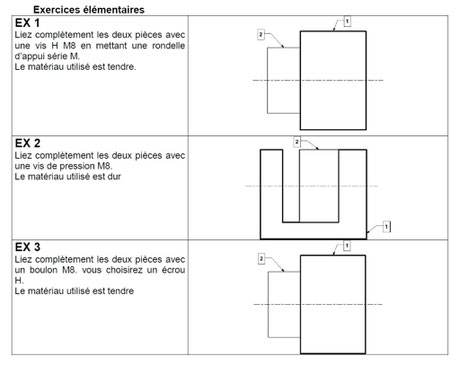

Exercice 1
Travail demandé:
Liez complètement les deux pièces avec une vis H, M8 en mettant une rondelle d’appui série moyenne.
Le matériau utilisé est tendre.
Exercice 2
Travail demandé:
Liez complètement les deux pièces avec une vis de pression M8.
Le matériau utilisé est dur.
Exercice 3
Travail demandé:
Liez complètement les deux pièces avec un boulon M8. vous choisirez un écrou H.
Le matériau utilisé est tendre.
Document joint:
Conseil/Démarche:

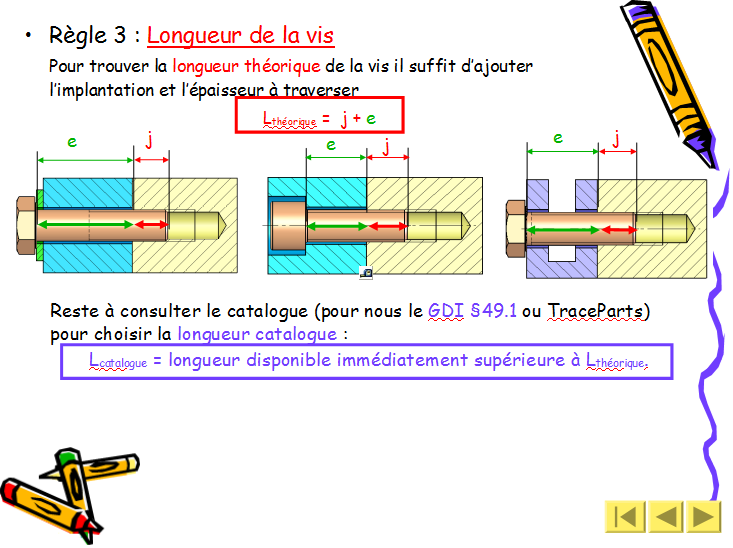

-1- Calculez la longueur théorique des éléments filetés, puis choisissez les dans un bibliothèque d'éléments standards !
-2- Esquissez votre travail "à main levée" afin de vérifier la faisabilité et la cohérence de votre conception !
-3- Modélisez votre conception avec un modeleur 3D (ici Solidworks) !
-4- Editer un plan d'ensemble de votre réalisation !
Corrigés
Les explications relatives aux trois solutions constructives ci-dessous sont données en classe.

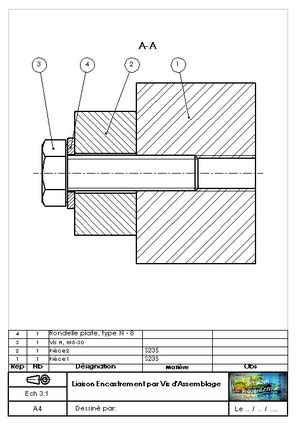

Exercice 1

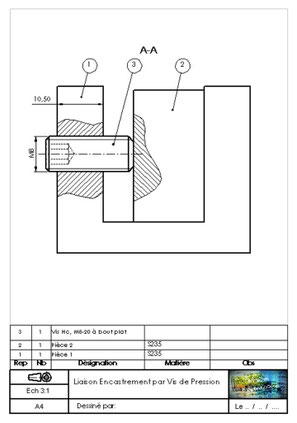

Exercice 2

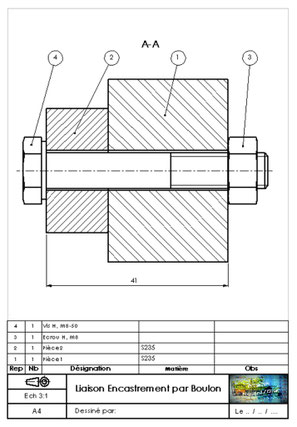

Exercice 3
