La liaison PIVOT

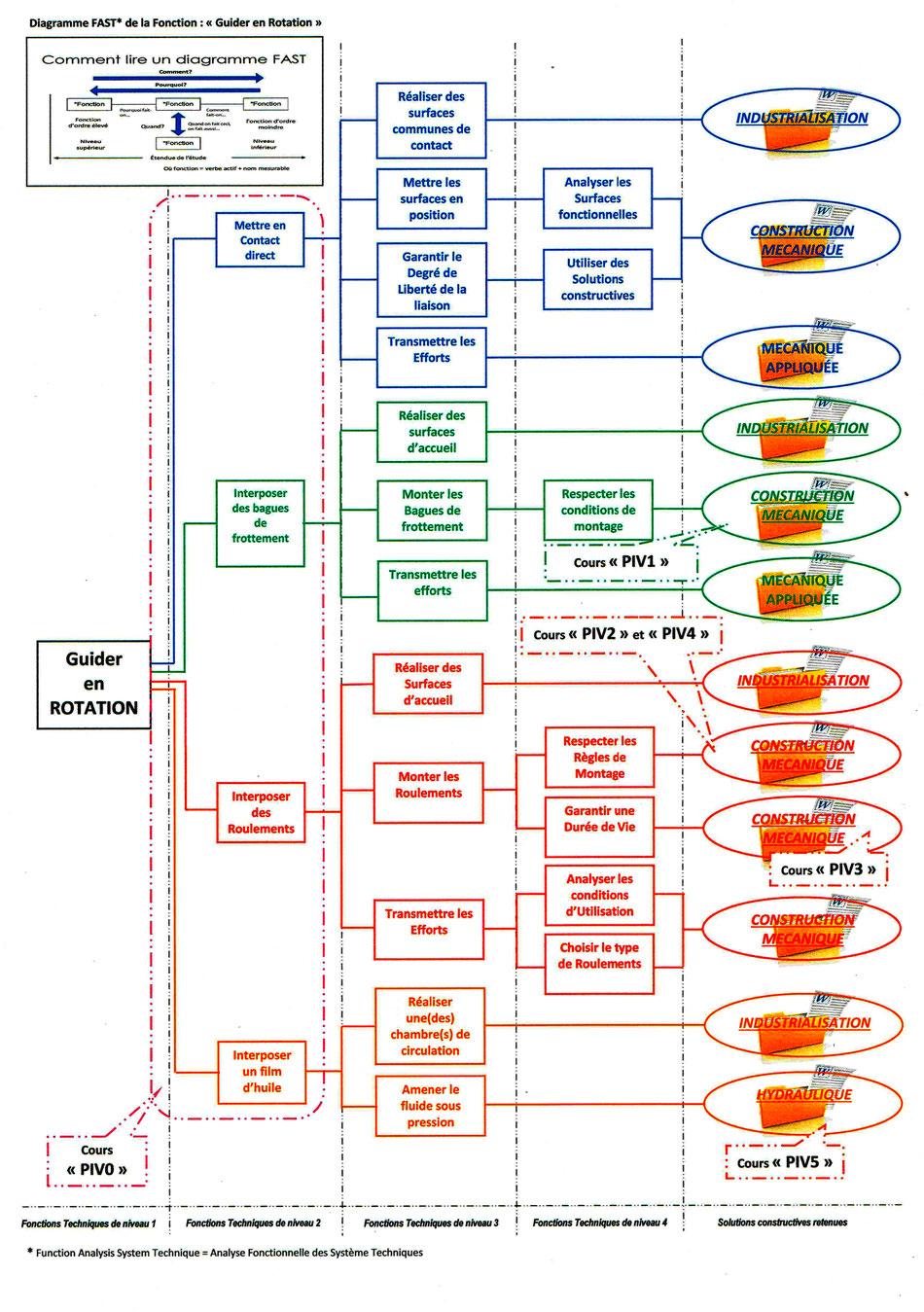

GUIDER en ROTATION - Diagramme FAST
Veuillez trouver ci-dessous un diagramme décrivant les 4 familles de Technologie pour réaliser une liaison PIVOT ou Guidage en Rotation.
Chacune d'elles renvoie (ou aboutit) sur des domaines spécifiques de l'enseignement technique (acquis et/ou à venir), soient:
- l’Industrialisation (procédés de fabrication);
- la Construction Mécanique (ou l'étude des Constructions et des Technologies existantes);
- la Mécanique Générale (et ses outils calculatoires pour déterminer un effort, une vitesse, une accélération, une déformation, etc...).
Fichier téléchargeable (format "pdf" et "jpg"
Cours / TD / TP / DS
"PIV 0"
Généralités
"PIV 1"

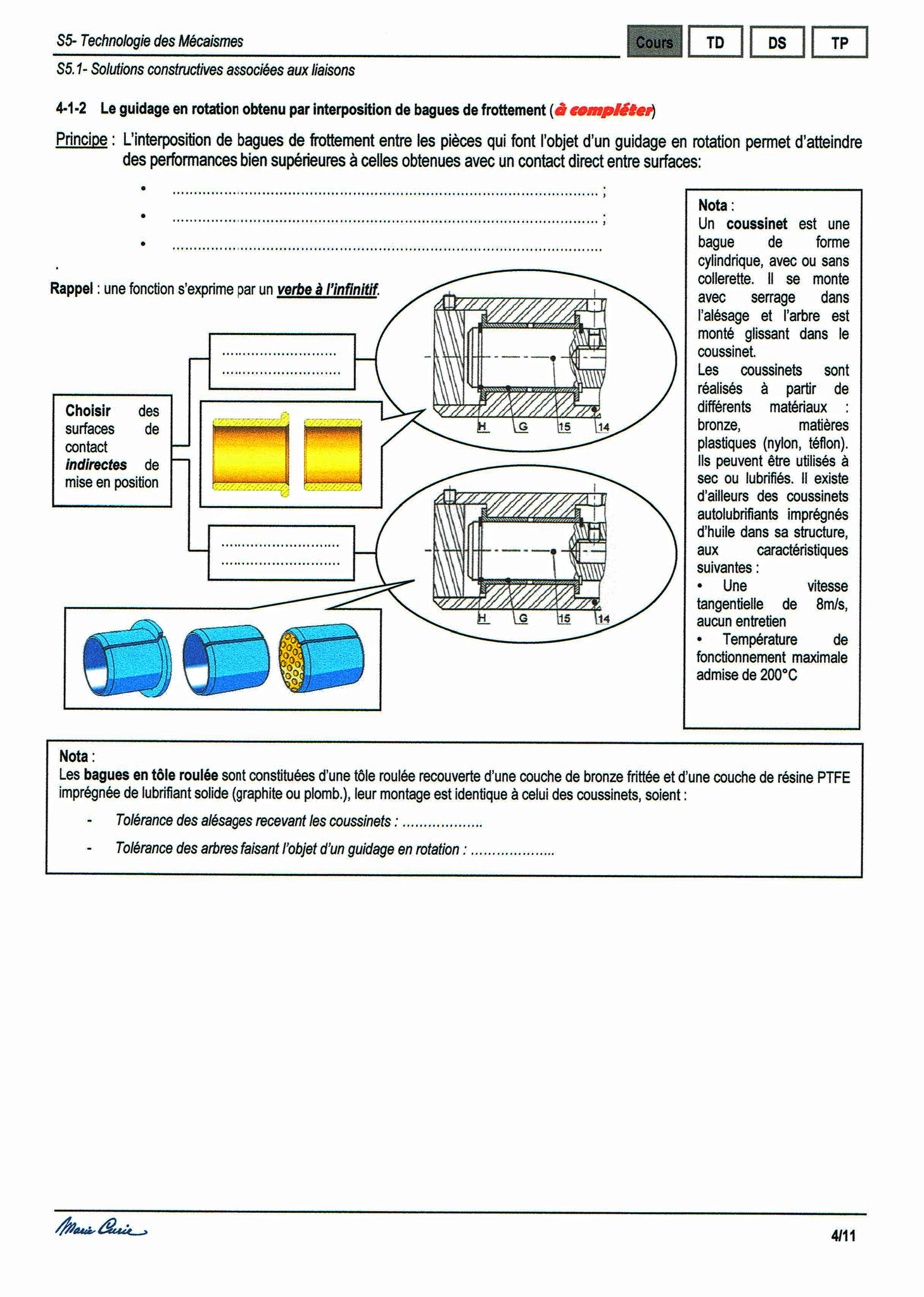

Bagues de frottement
"PIV 2"

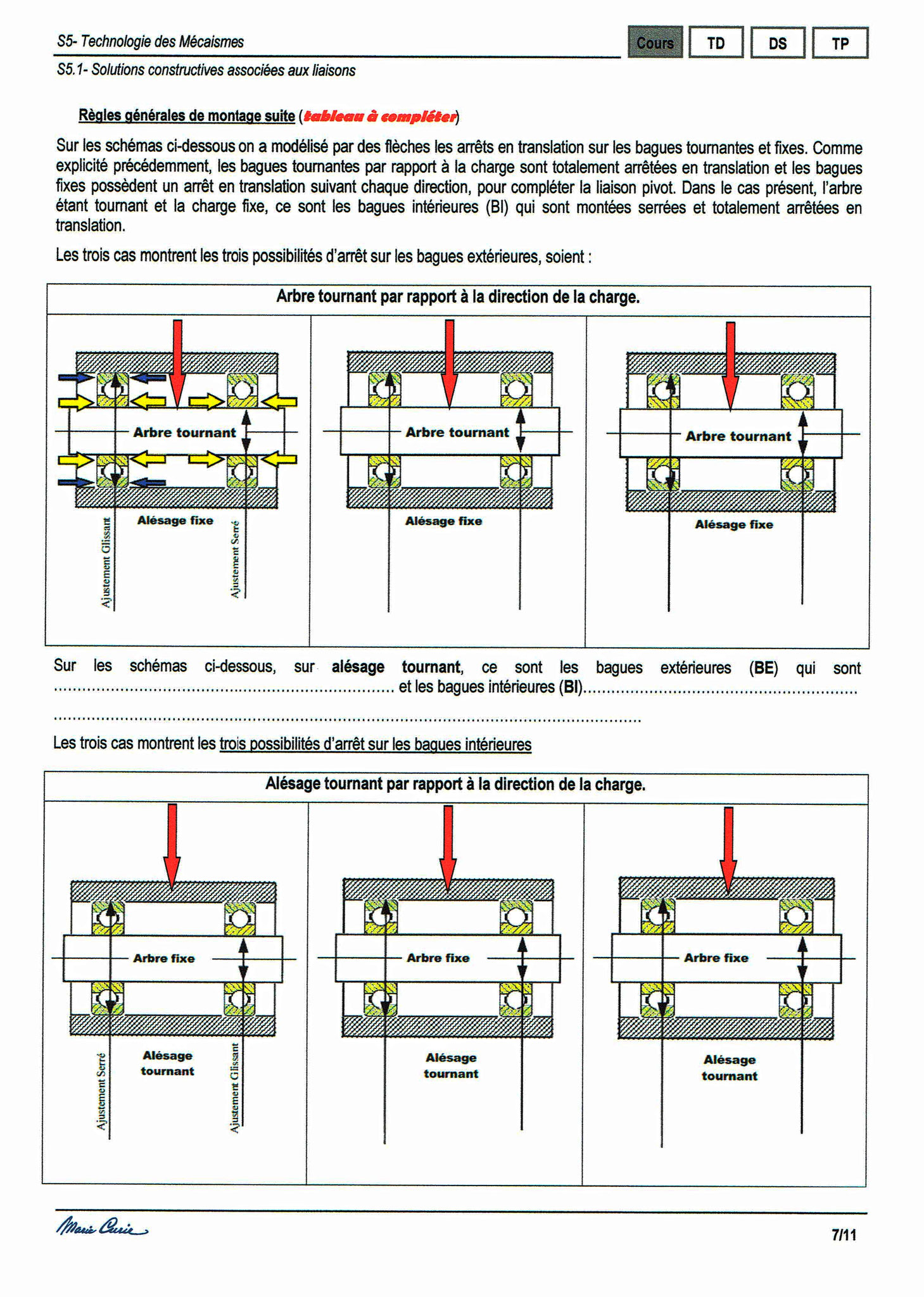

Roulements
"PIV 3"
Durée de Vie
"PIV 4"
Montage Hyperstatique

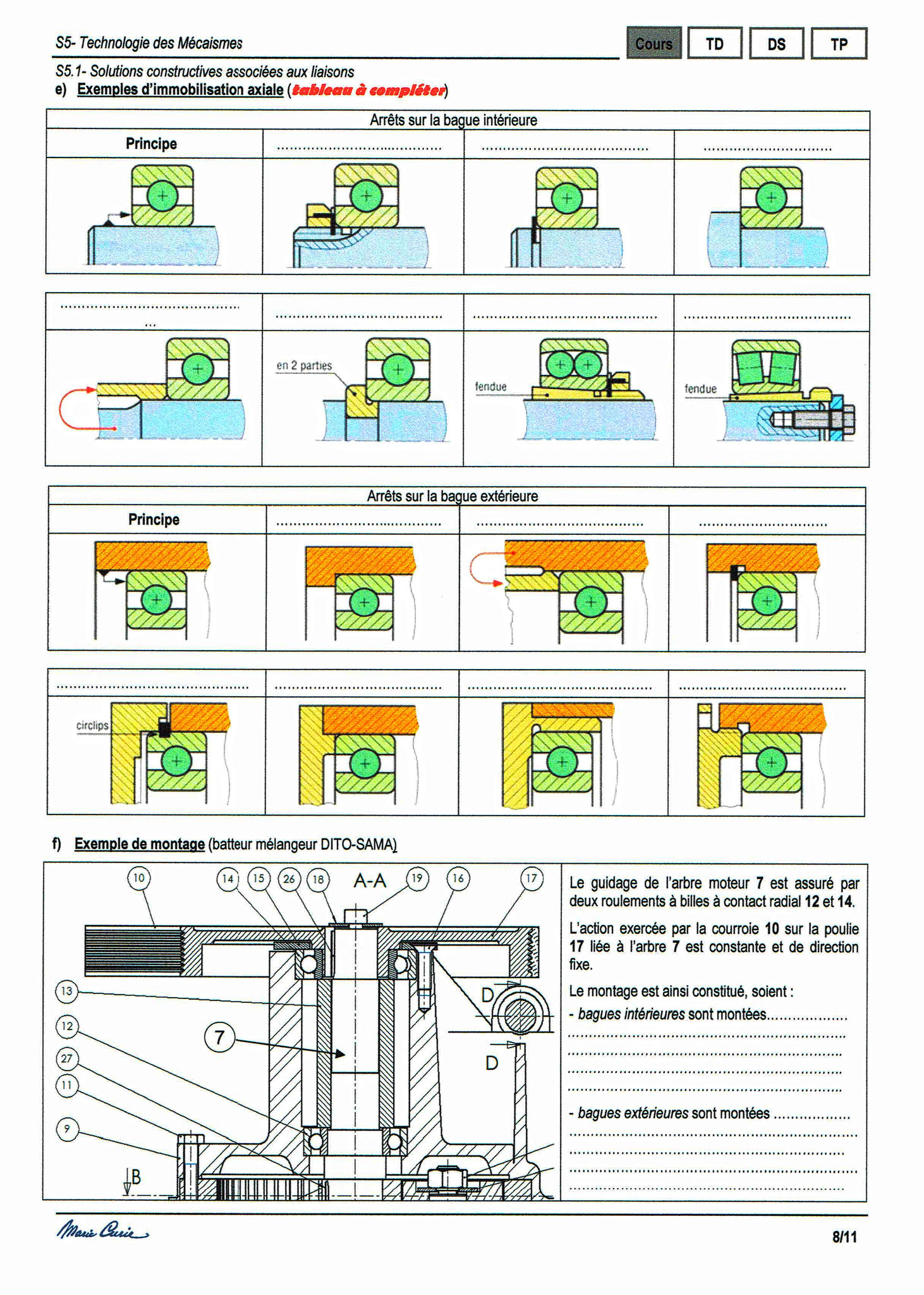

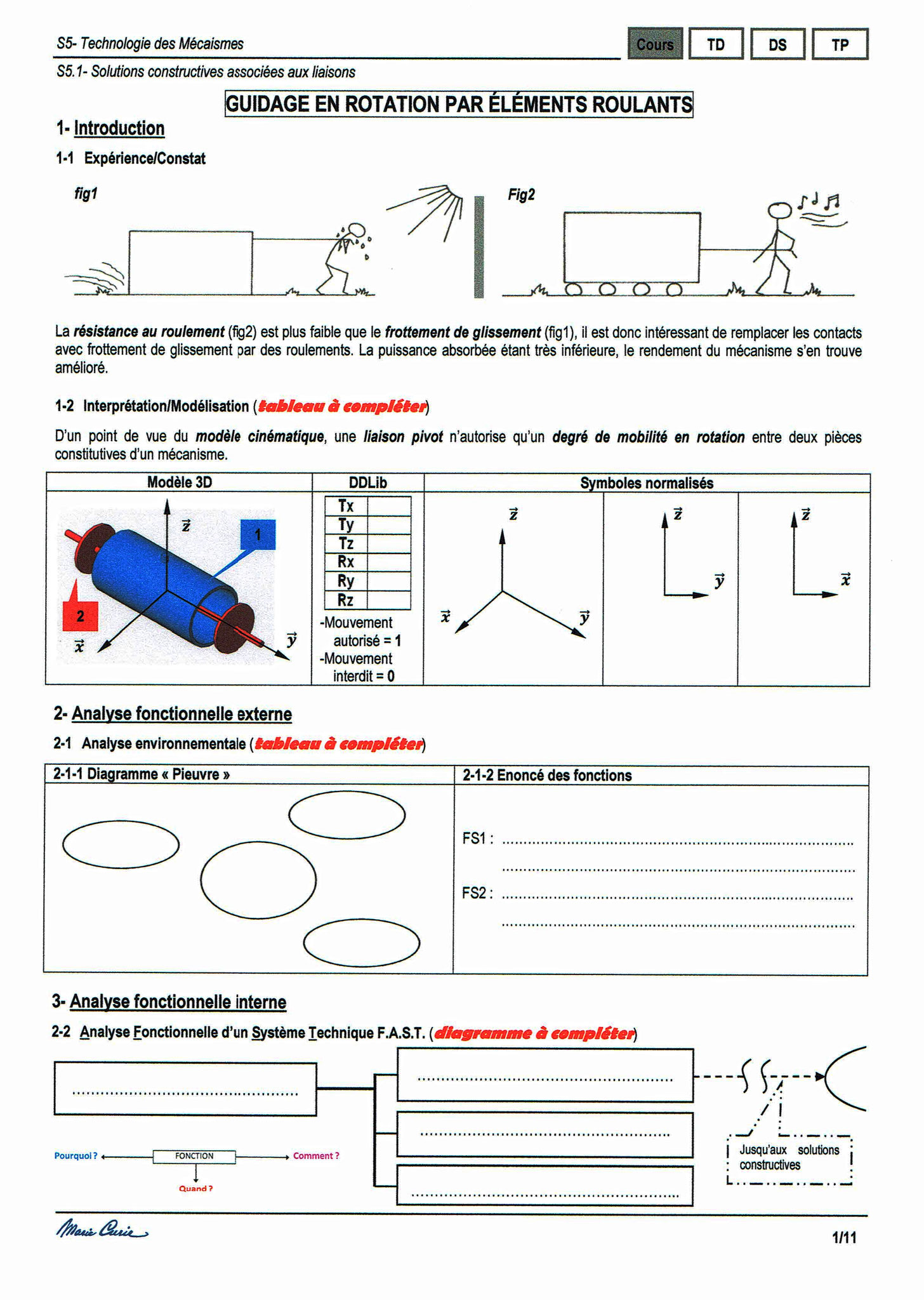

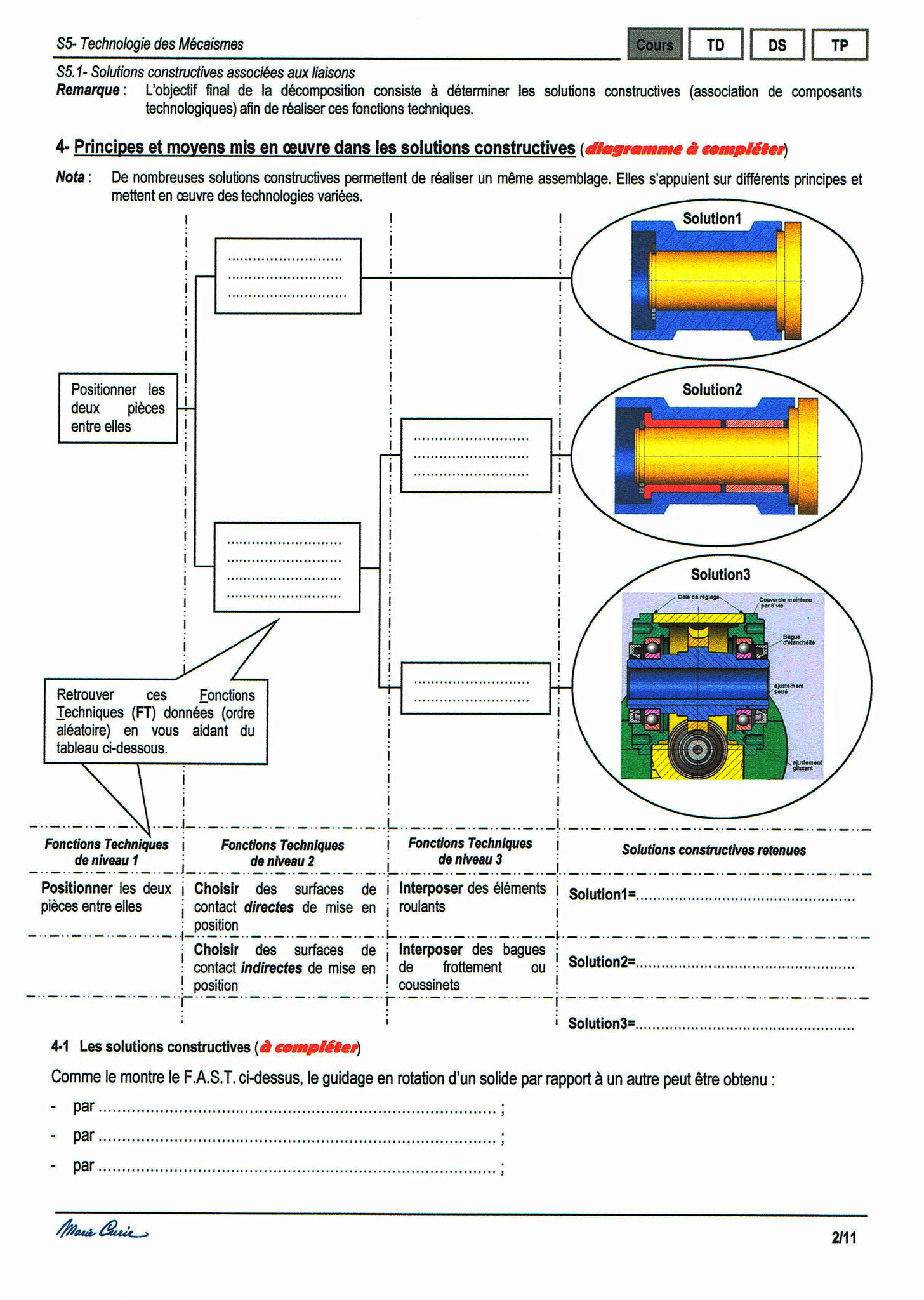

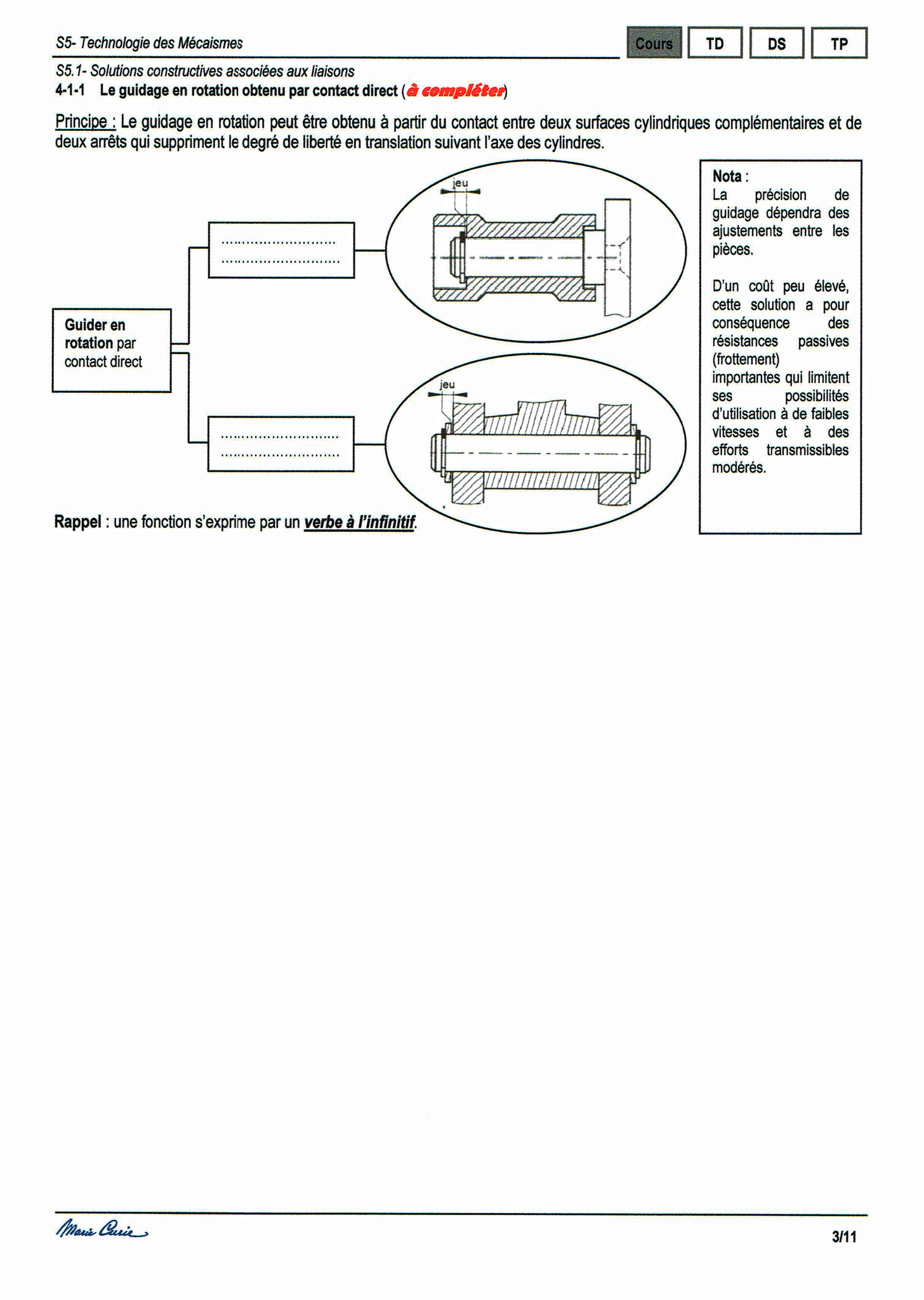

Cours transmis en classe
Veuillez trouver ci-dessous le cours remis aux étudiants et en classe.
Remarque:
Depuis sa distribution, ce document a été légèrement modifié pour "s'adapter" à ce site et aux nouvelles conditions d'échanges entre le professeur et ses étudiants.
Fichier téléchargeable
