La Liaison Pivot - Durée de Vie des Roulements

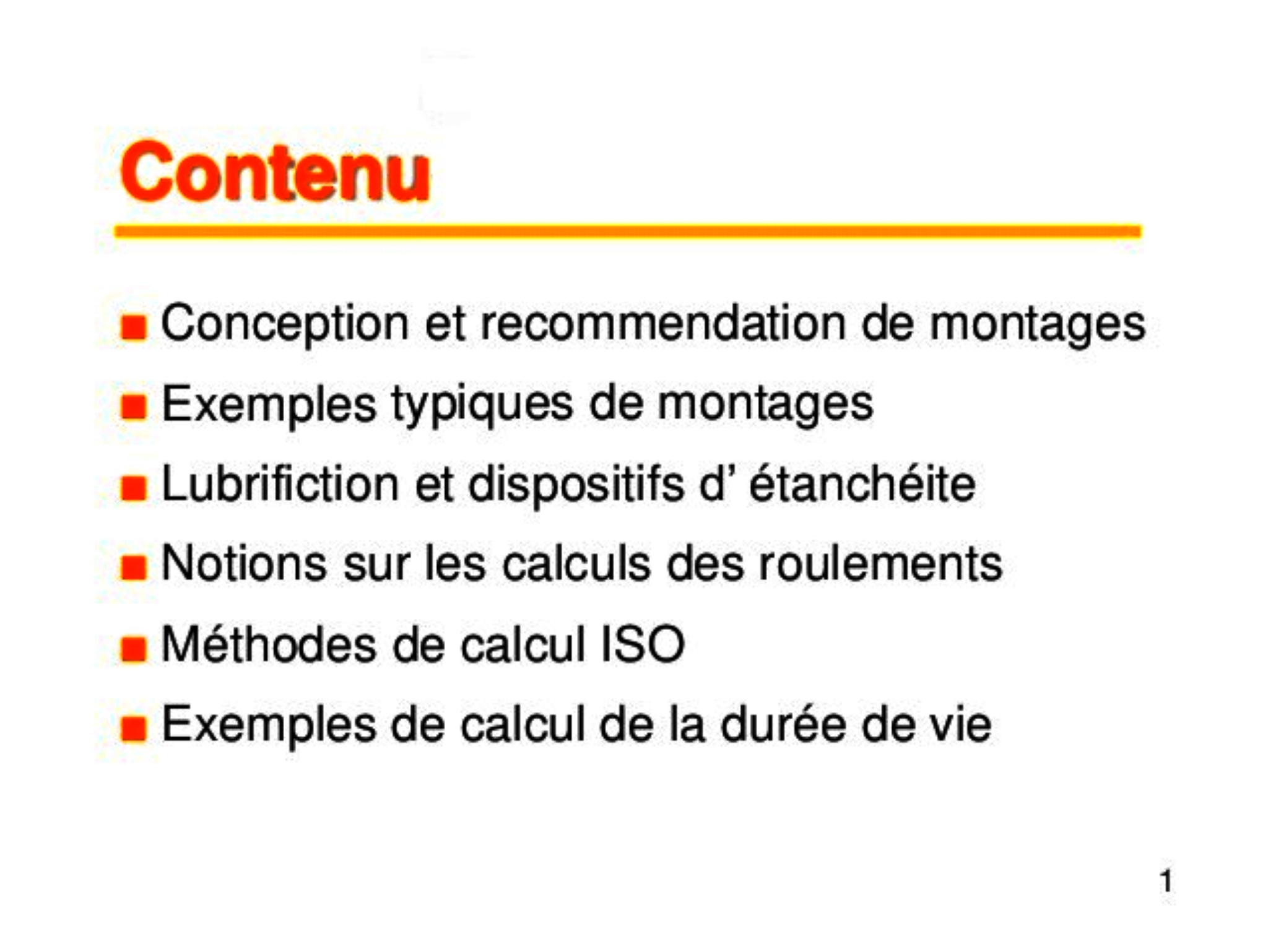

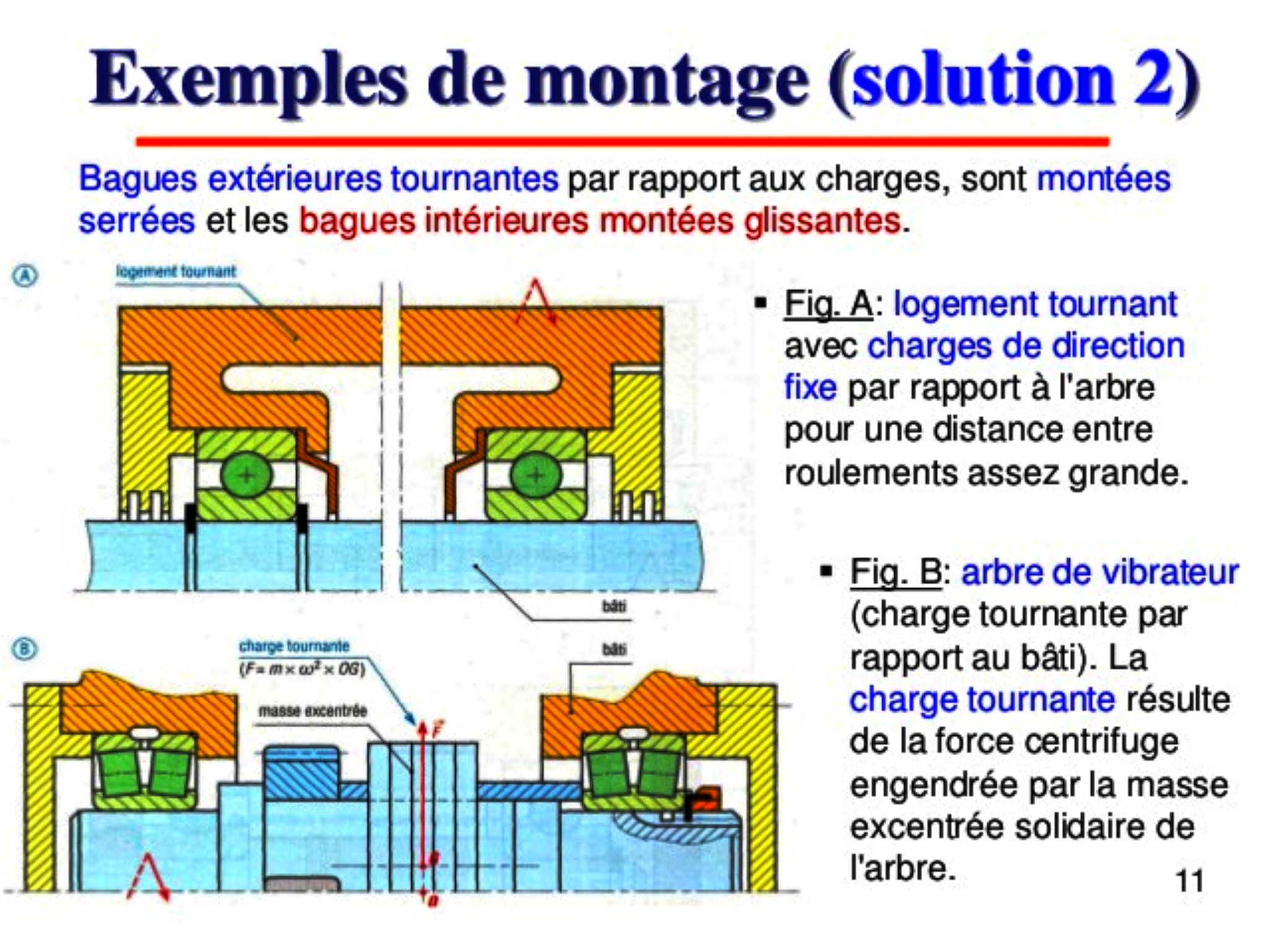

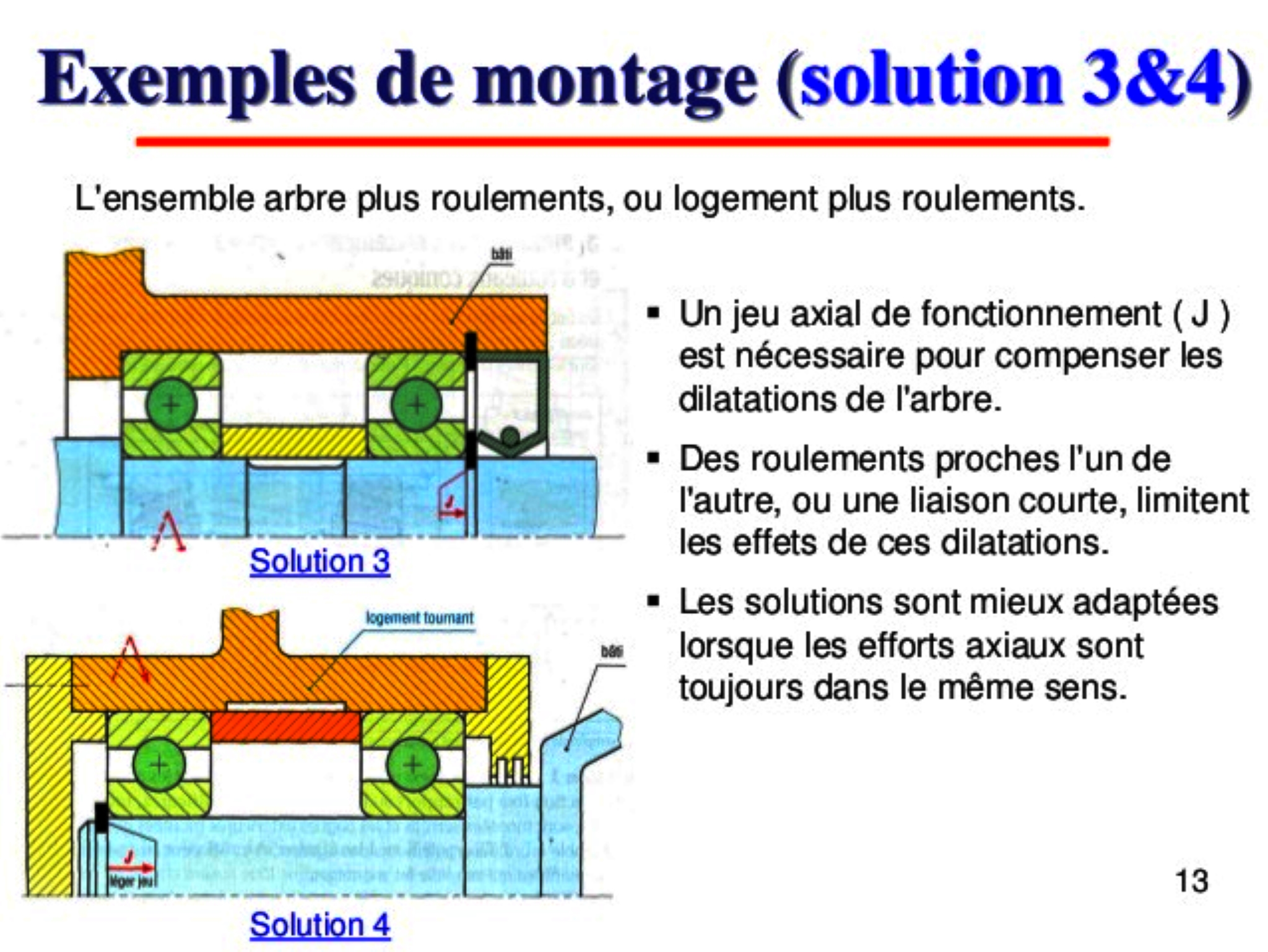

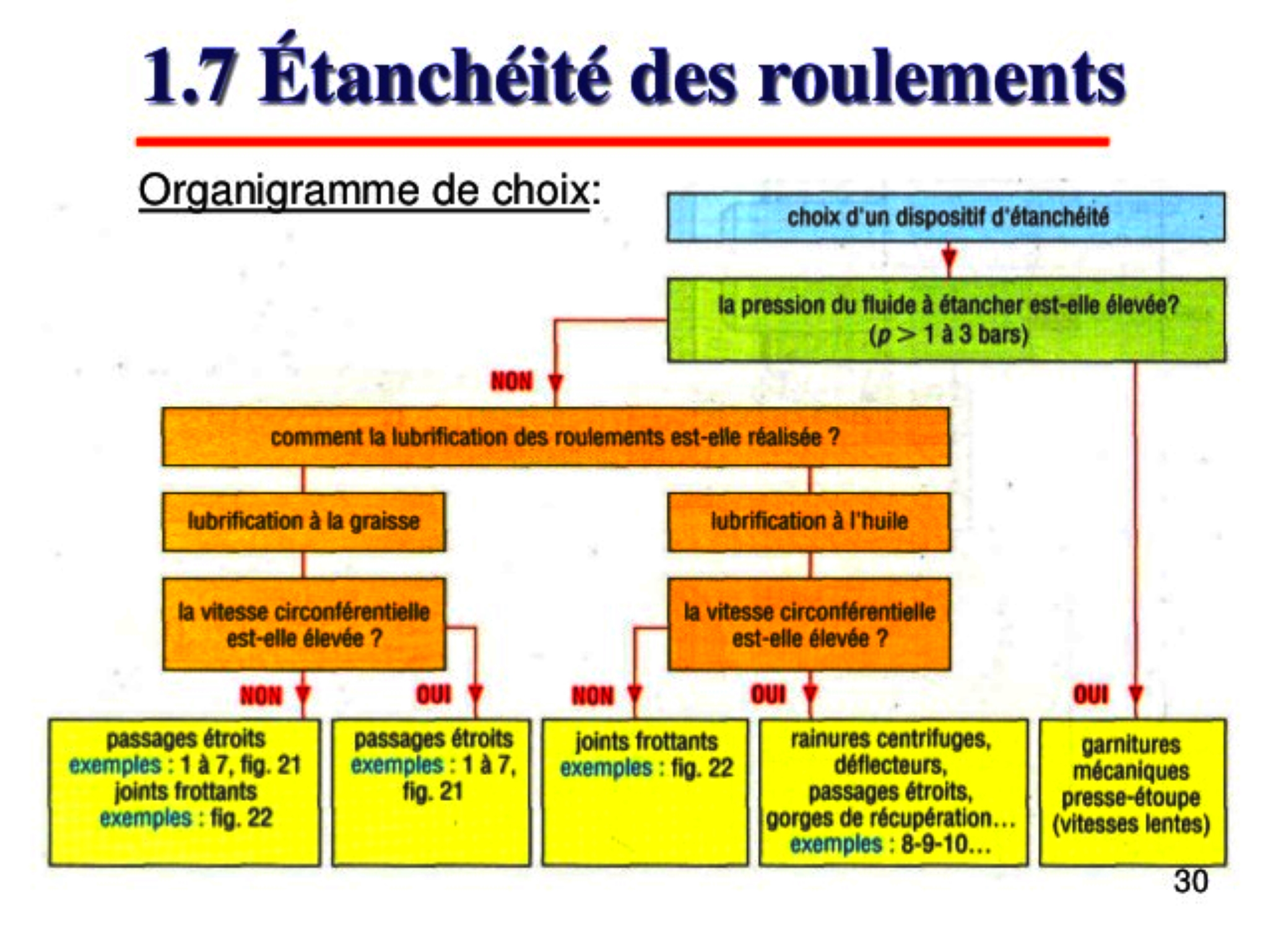

Diaporama

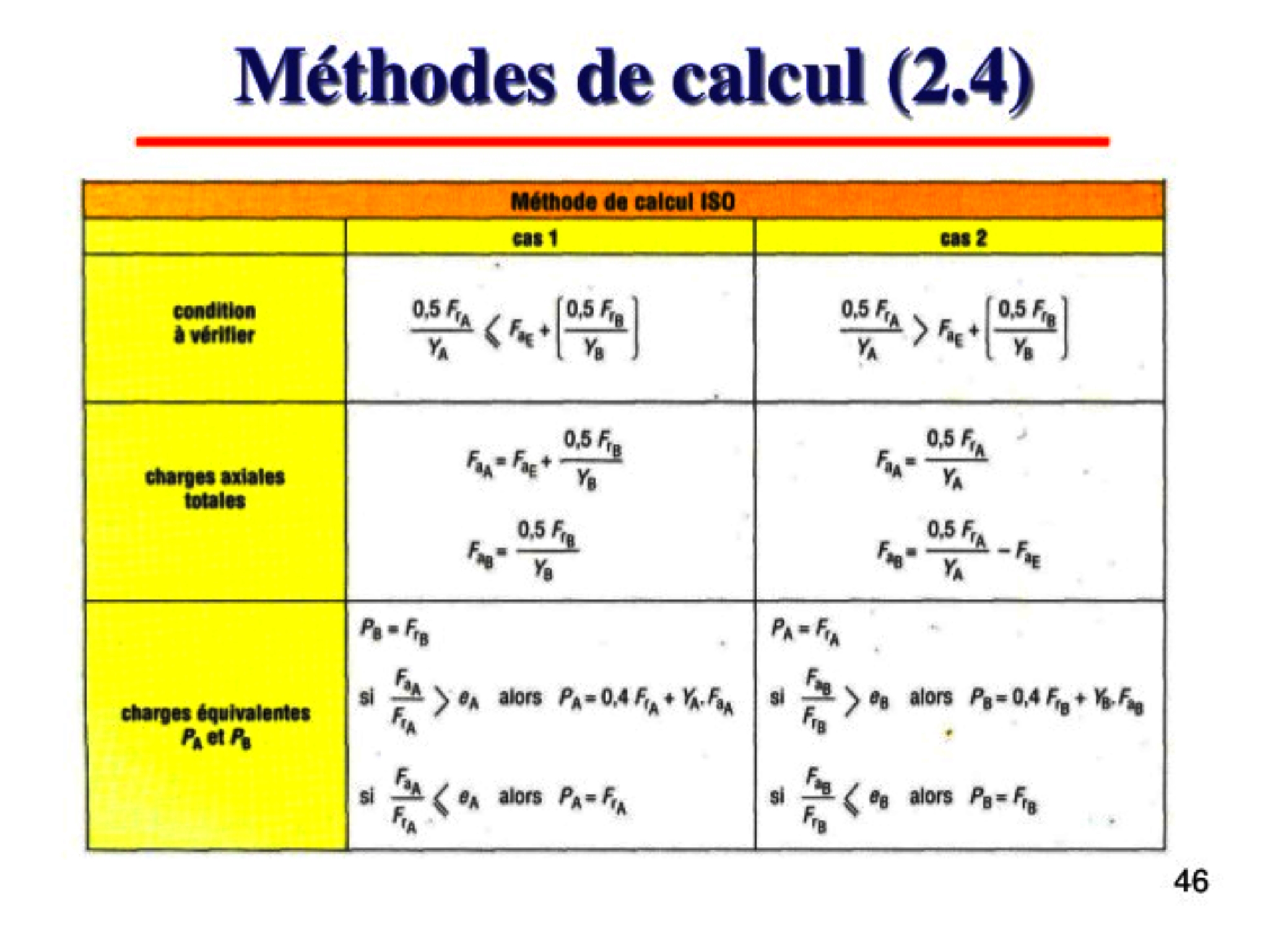

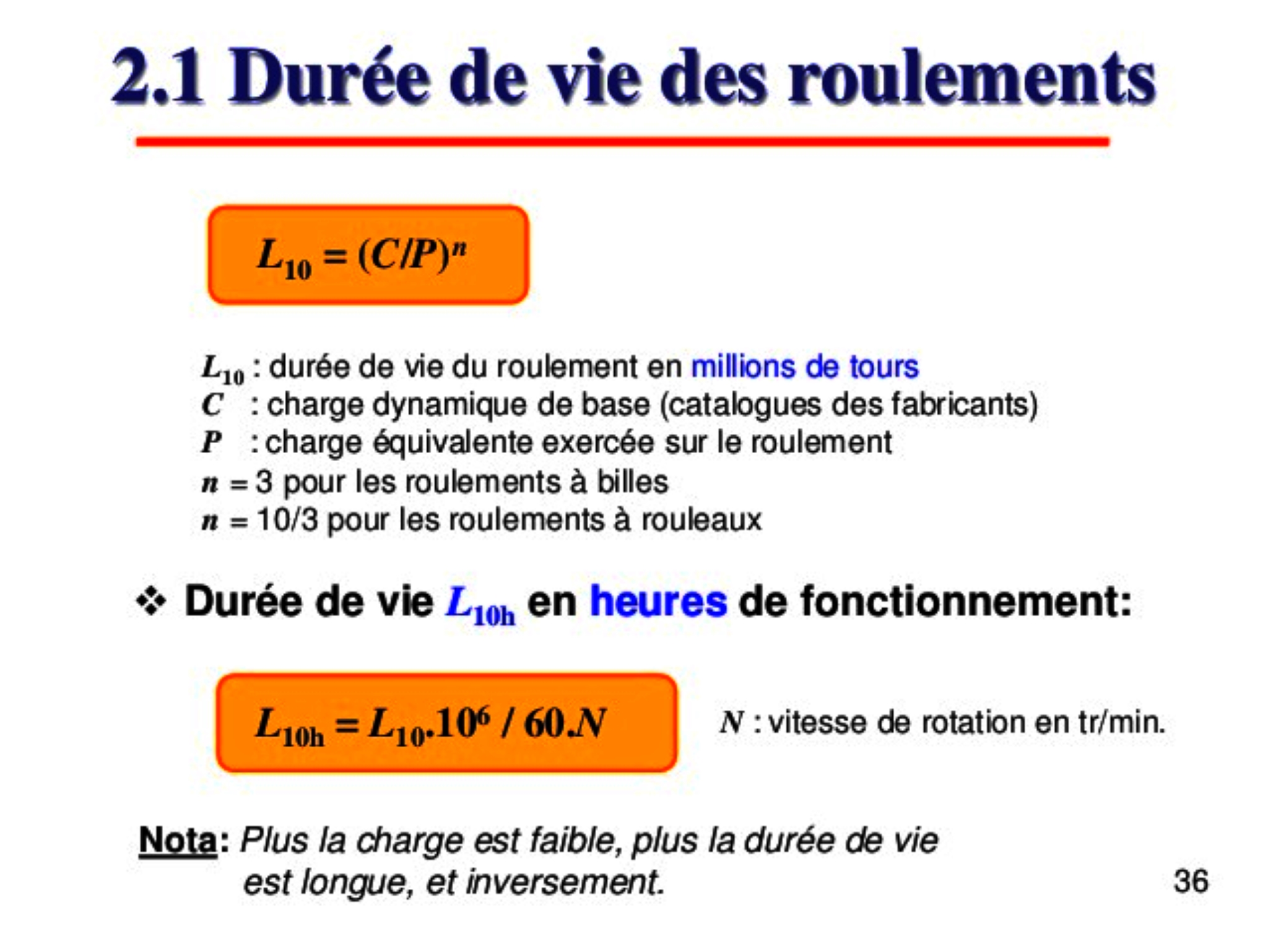

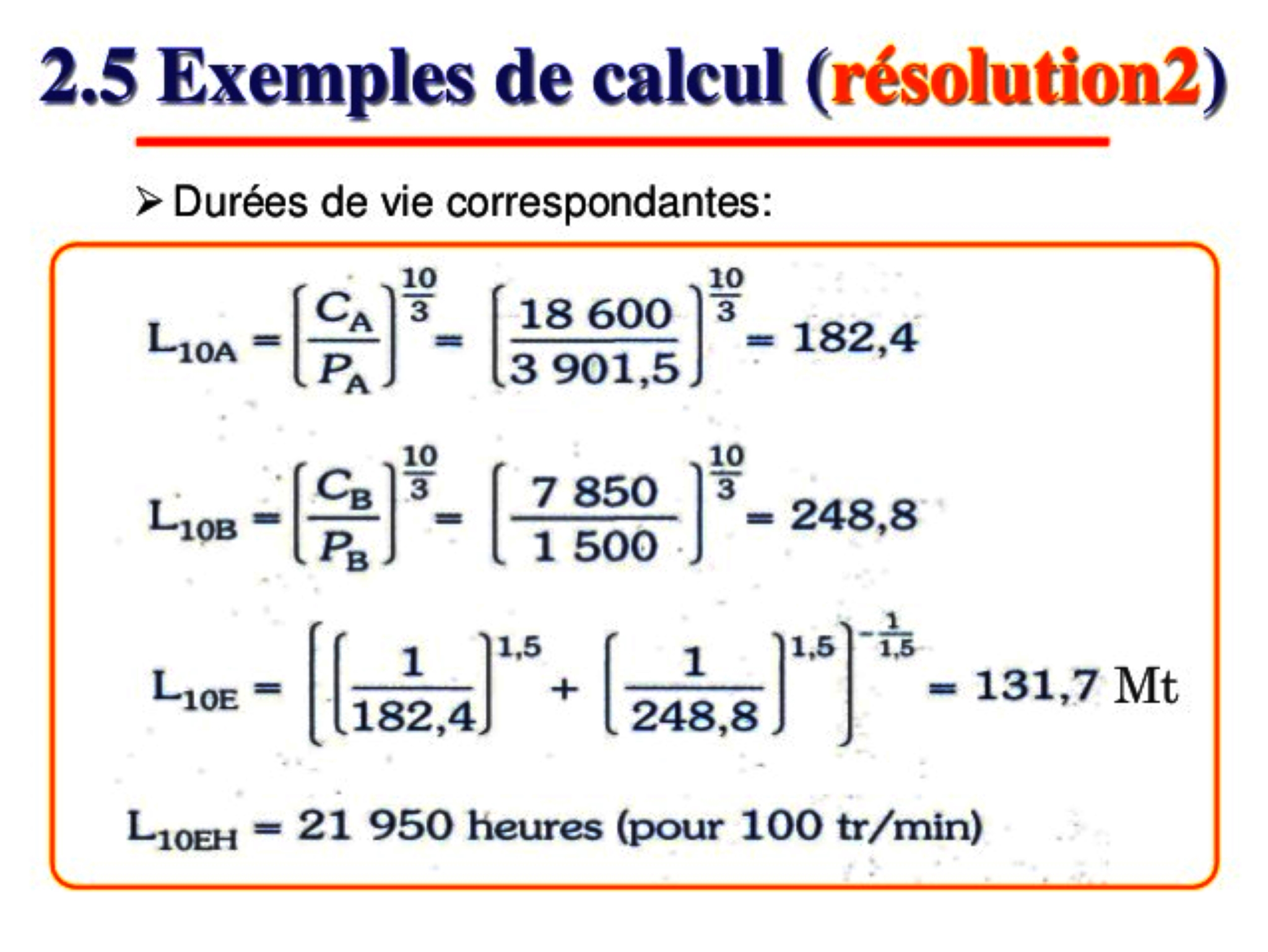

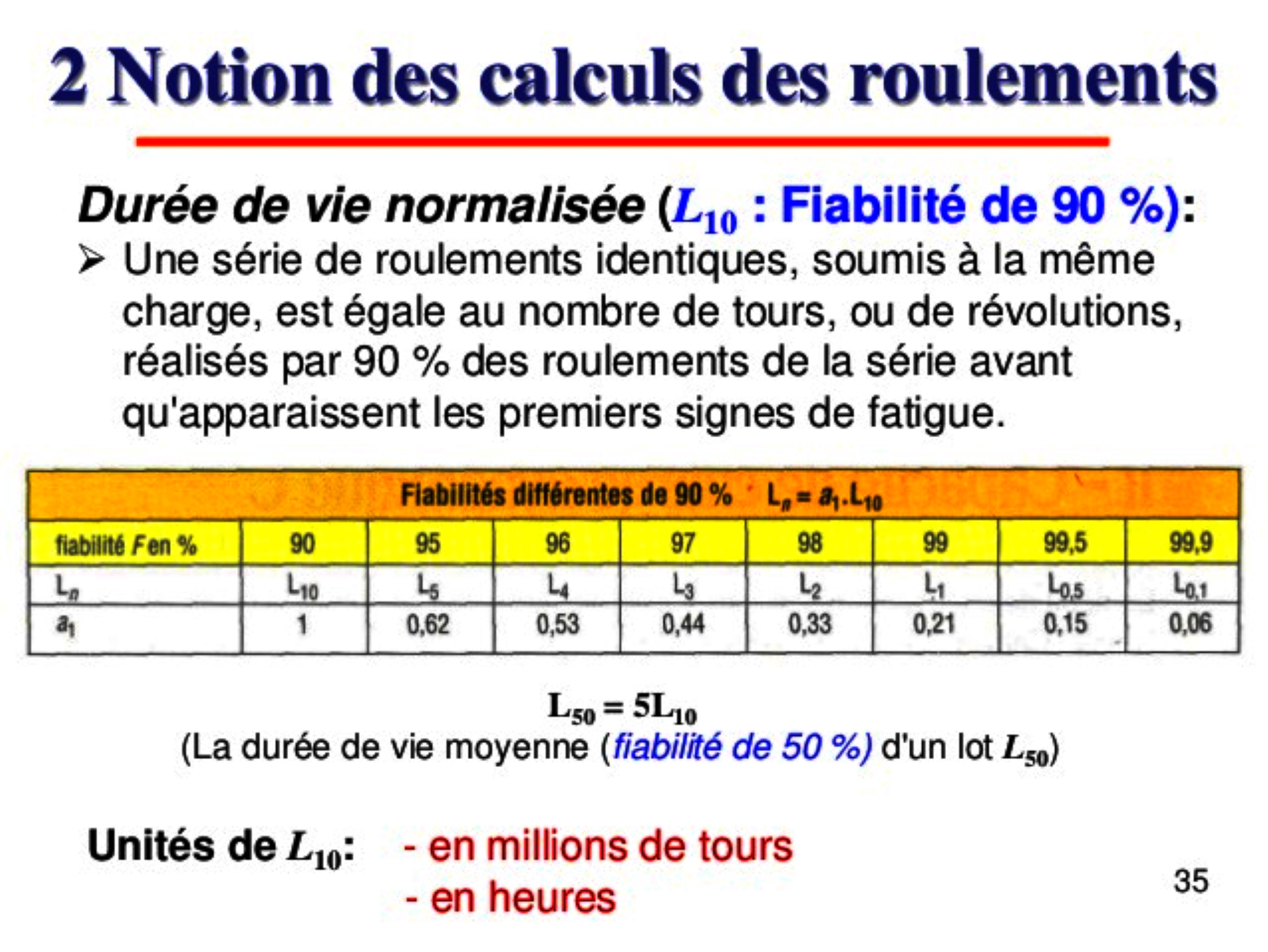

Durée de Vie: à consulter de la diapo 35 à la 53.
Cours
Aperçus, page1/2
Aperçus, page2/2
Fichier téléchargeable
TD Treuil manuel
Fichiers téléchargeables
Voici le lien vers le catalogue général de SNR Roulements (38MO).
Ou seulement les Roulements à Billes à contact radial ci-dessous.
Corrigé
Le corrigé est dans le Drive !
Et ici !
TD Arbre intermédiaire de Réducteur
Aperçu Énoncé
Fichier téléchargeable
Fjchiers téléchargeables
1-Roulements à rouleaux cylindriques.
2-Roulements à 2 rangées de billes.
3-Durée de vie
Sinon, retrouvez le catalogue GÉNÉRAL en cliquant ici !
Corrigé
TD Conditionneuse de fromage blanc

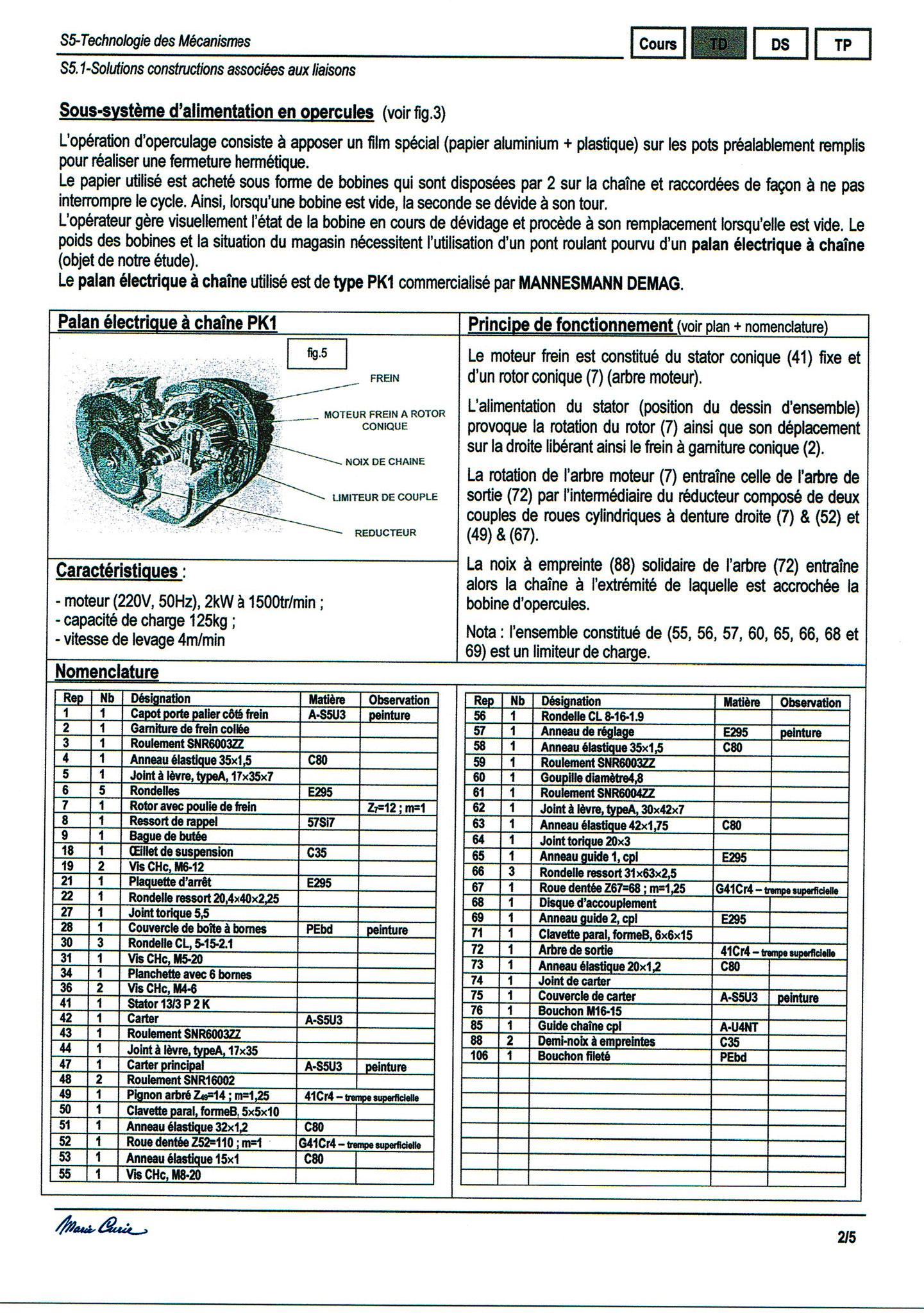

Aperçu Énoncé
Ressource
Pour les informations techniques et industrielles, jetez un coup d’œil dans la rubrique "Liens Utiles" !!!
Aperçu Plan d'ensemble (format A3H)
Fichiers téléchargeables
TP Palan Eurochain
Aperçu / Présentation
Objectif
Voici le support d'une étude destinée à répondre à 2 Fonctions Techniques:
- Concevoir un guidage en rotation répondant à la Fonction FT1, Guider le Palan en translation (montage de roulements et vérification de leur capacité);
- Concevoir 3 liaisons encastrement répondant à la Fonction FT3, Supporter le Palan et sa Charge (liaisons démontables, implantation des éléments d'assemblage et modularité de la solution).
