Effort de traction

Considérons un vérin double effet (vérin dont on commande l'entrée et la sortie de sa tige) constituée de deux parties distinctes (voir ci-dessous):

- Le CORPS du Vérin ("fixe");

- Le PISTON + TIGE du Vérin ("mobile").

La présence de joints d'étanchéité garantit le fonctionnement sans fuite du fluide entre CORPS et PISTON + TIGE.

Dans notre cas présent, le Vérin est alimenté d'un fluide à la pression P agissant sur le piston.

2-1) Données & Hypothèses d'étude

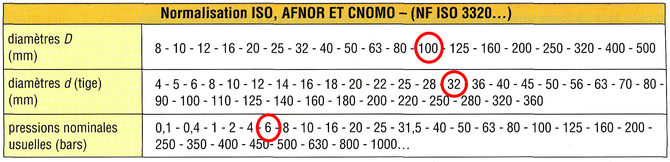

2-2) Travail demandé

Déterminez la valeur de l'effort F transmise par le PISTON + la TIGE du Vérin (rentrée de TIGE = traction).

2-3) Résolution & Application numérique

2-4) Constat & Analyse

Les résultats des calculs sont:

- Effort de poussée F = 4712.39 N

- Effort de traction F = 4229,84 N

L'effort de traction est 10% plus faible que l'effort de poussée.
