Palan Eurochain

Veuillez trouver ci-dessous les 2 documents de travail, soient:

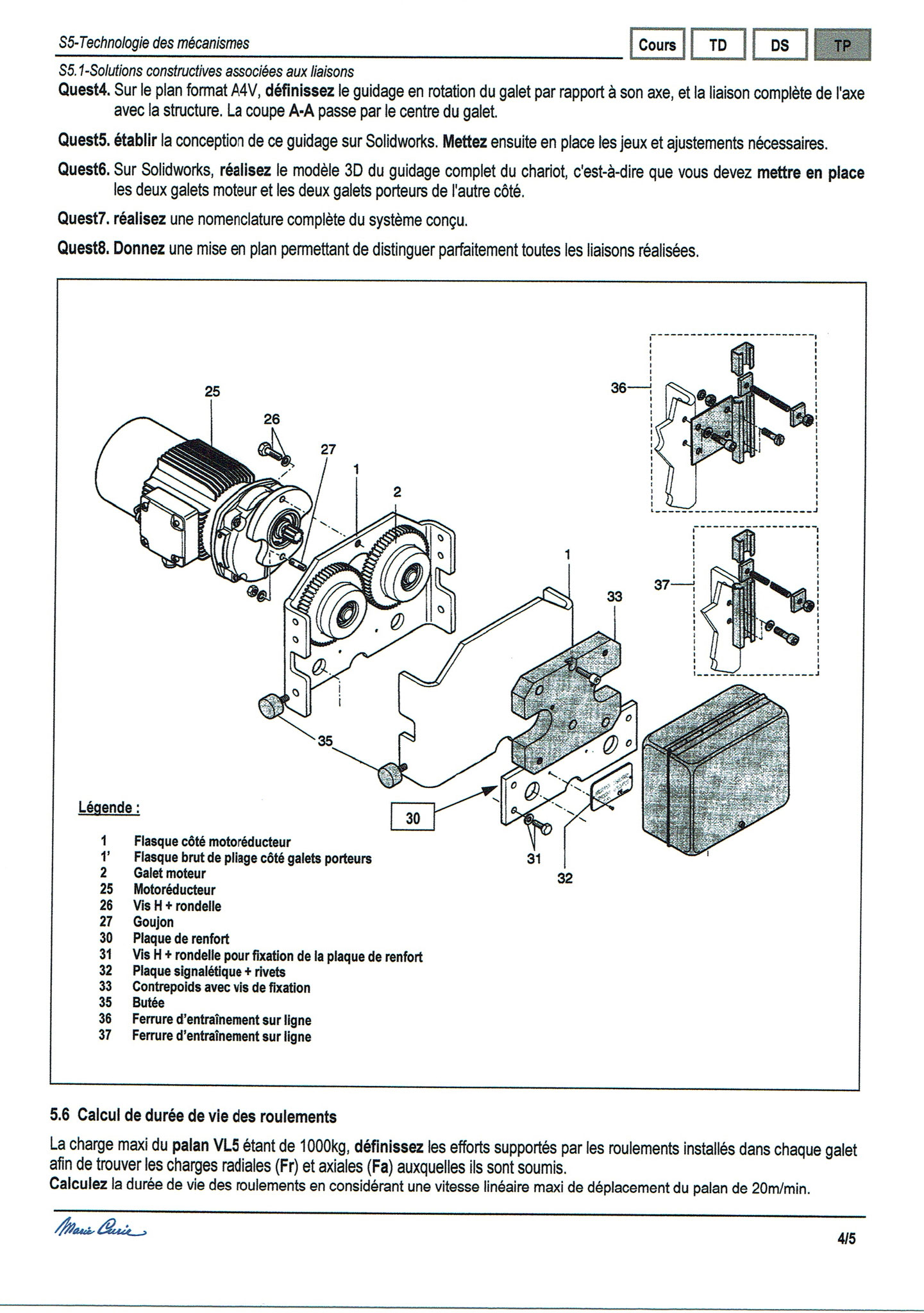

- Un plan au format A4V pour la réalisation du guidage en rotation d'un Galet moteur (montage de 2 Rouements à billes à contact radial);

- Un plan au format A3V pour la réalisation des 3 liaisons Encastrement, soient:

 -1- La liaison entre plaques de renfort et Flasques;

 -2- La liaison entre les Tirants à concevoir (supports des Bretelles d'Accrochage) et les Flasques, équipée d'un réglage d'un pas de 4mm pour adaptation du Palan sur différentes tailles de Profilés;

 -3- La liaison entre le Crochet et les Bretelles d'Accrochage (un 3D à main levée suffira !!!)

Pour les besoins de vos CONCEPTIONS, jetez une P'TIT COUP D’ŒIL aux LIENS UTILES !!!

Les 2 Modélisations avec Solidworks 2018 sont disponibles dans le DRIVE !!!

- Une maquette pour le guidage en rotation;

- Une maquette pour les liaisons complètes.
