Pince de soudage

Objectif: Concevoir un guidage en rotation par palier lisse

L'objectif est de CONCEVOIR la liaison pivot entre le Corps (2) du Vérin et le Bras (6) à l'aide de 2 paliers lisses.

1-Conditions de fonctionnement

Lors de la fermeture de la pince, la vitesse de glissement et la charge sur les paliers sont faibles. Lors du soudage, il n'y a aucun déplacement.

La pression dans le Vérin (2) est égale à 12 bars, elle est supposée uniforme.

Nota: Le Vérin (2) est un vérin spécial qui permet de développer un effort important tout en restant dans un encombrement réduit.

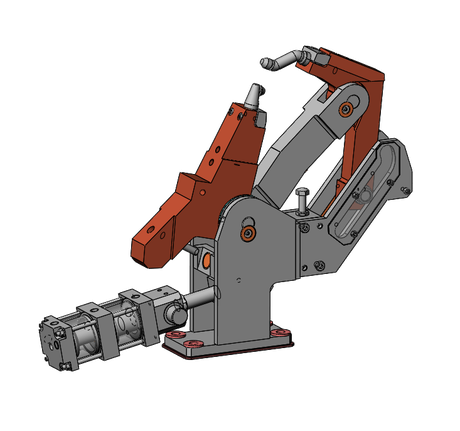

Aperçu de la modélisation partielle 3D

Documents fournis:

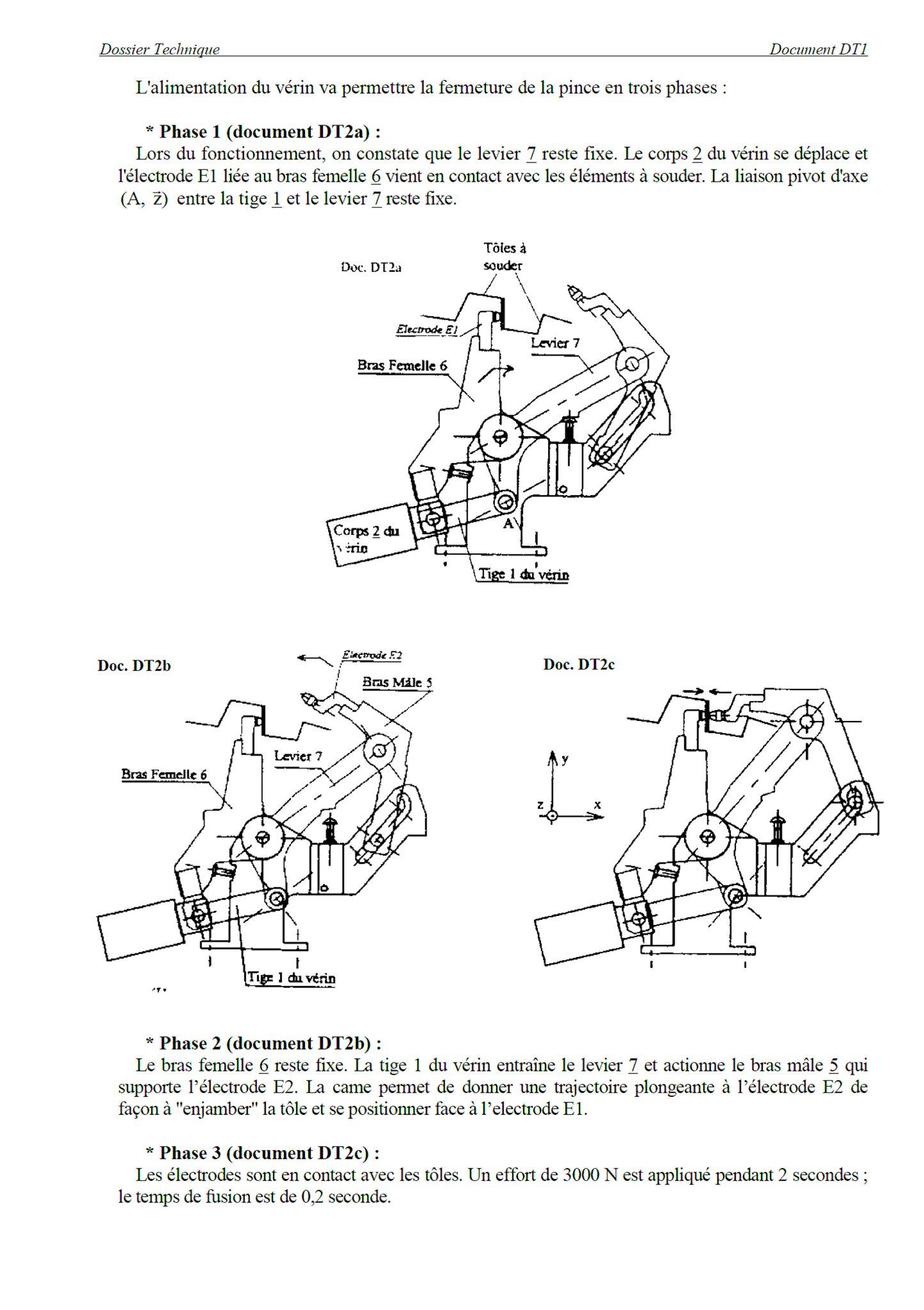

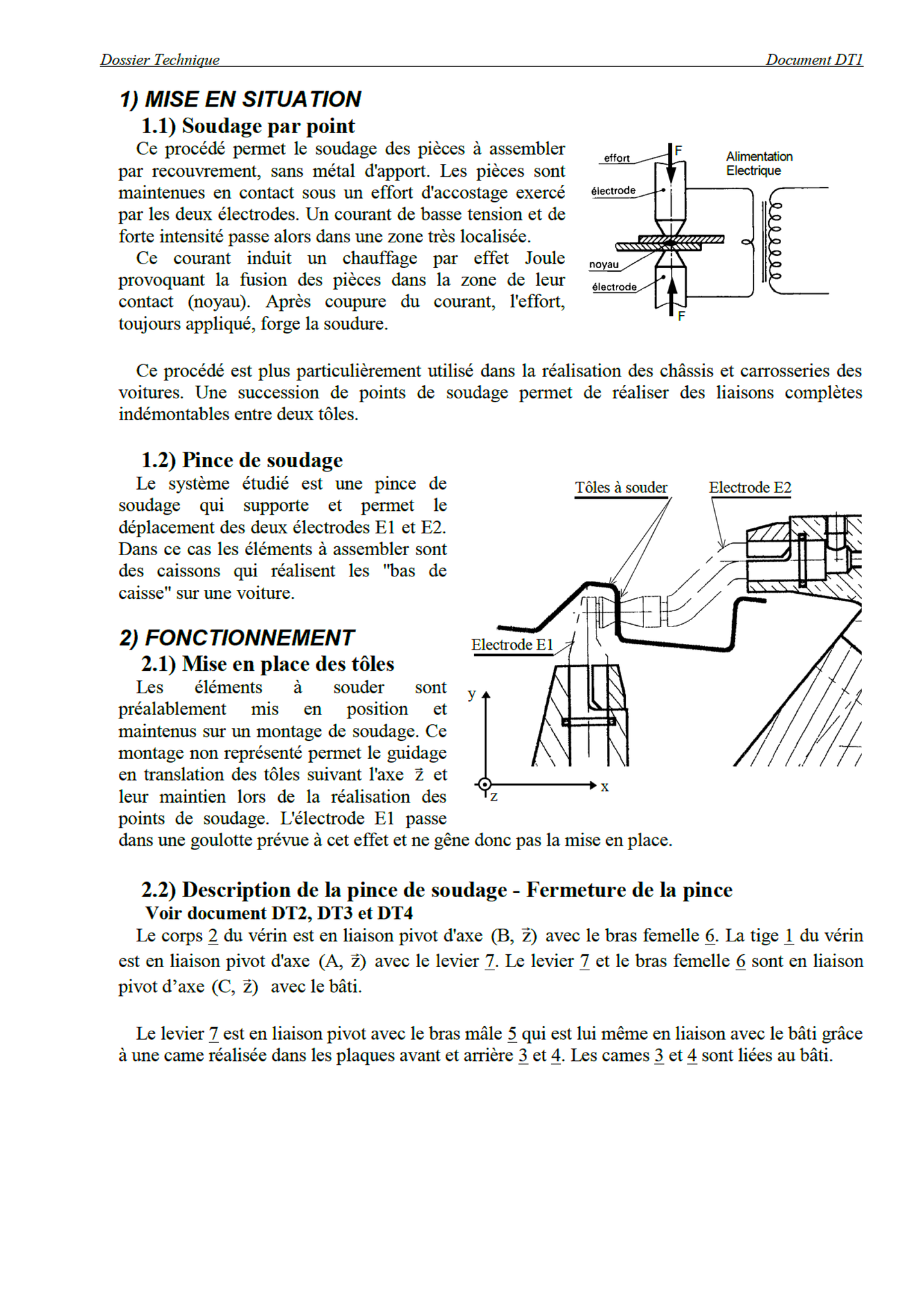

-DT1- Mise en Situation & Fonctionnement;

-DT2- Dessin d'ensemble au format A2 de la Pince de Soudage (version numérique seulement);

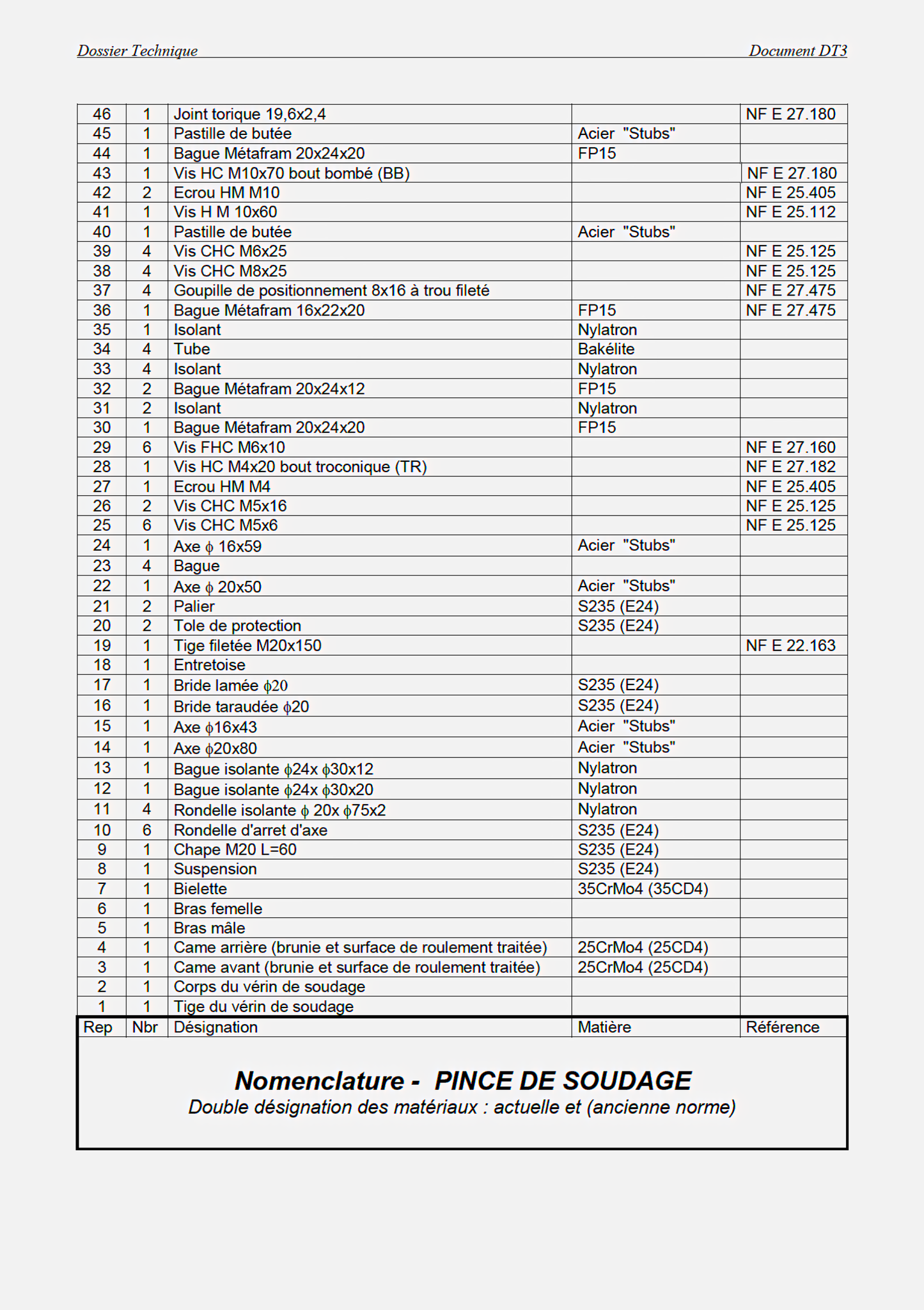

-DT3- Nomenclature de la Pince de Soudage;

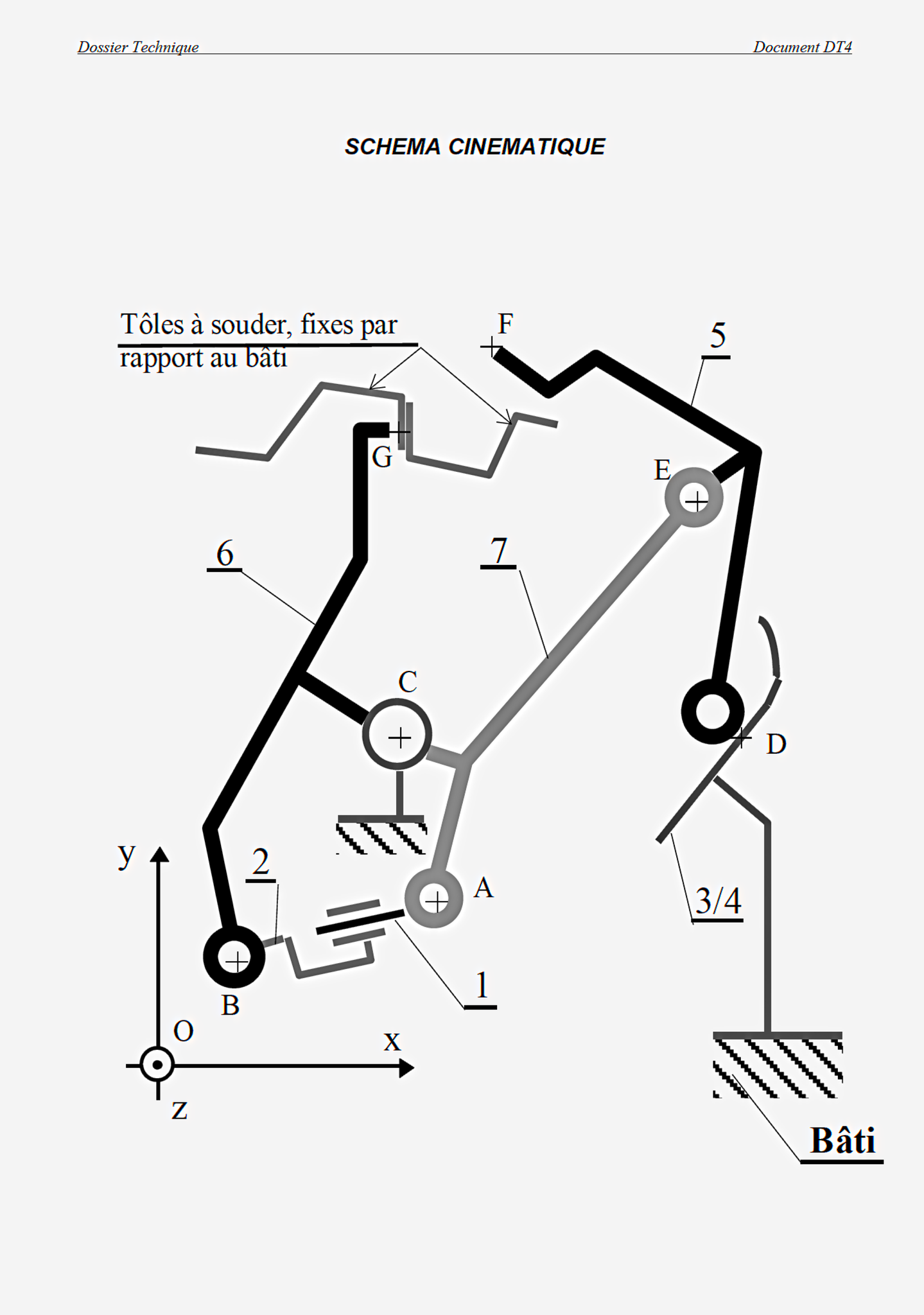

-DT4- Schéma cinématique;

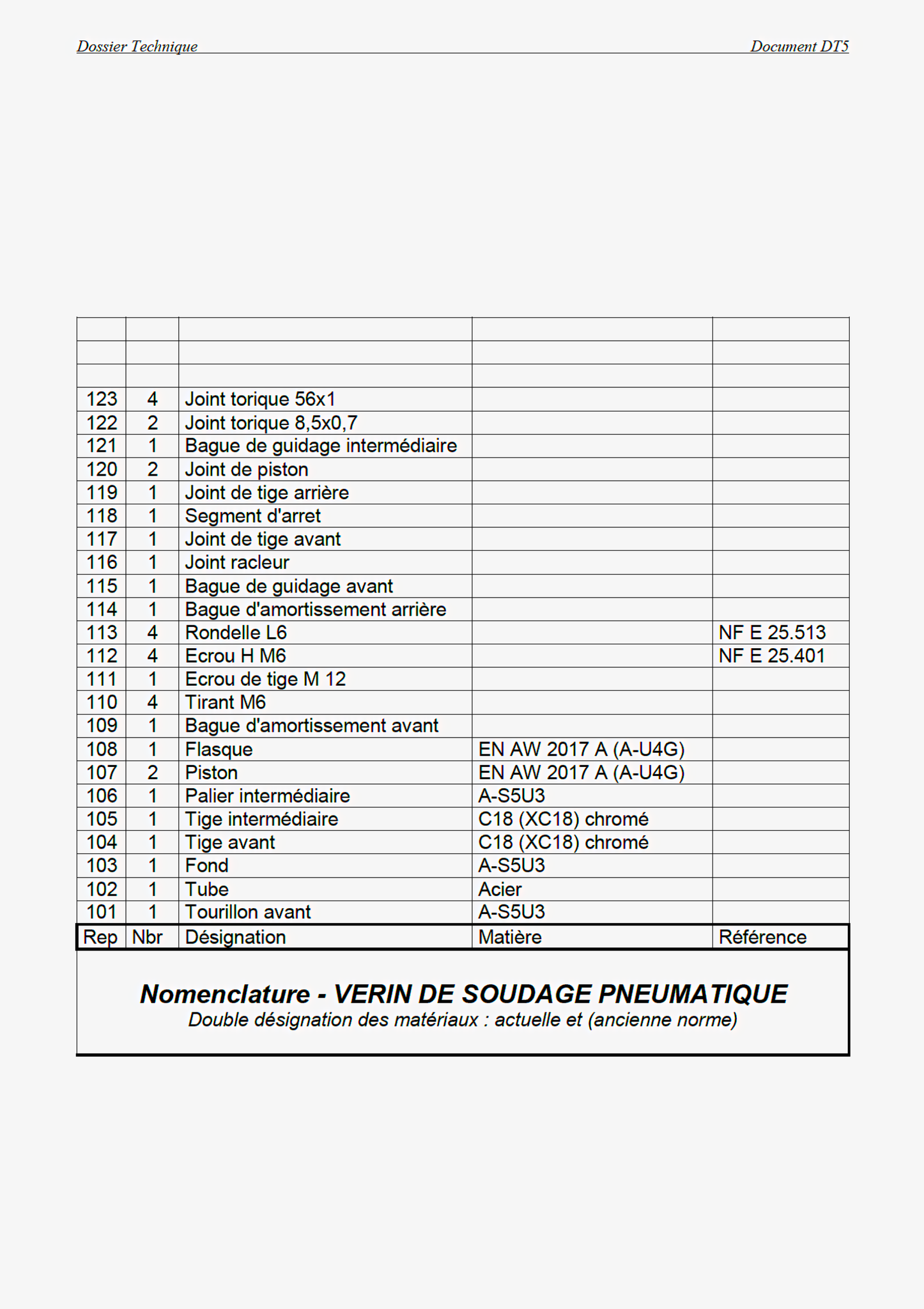

-DT5- Nomenclature du Vérin pneumatique de Soudage ;

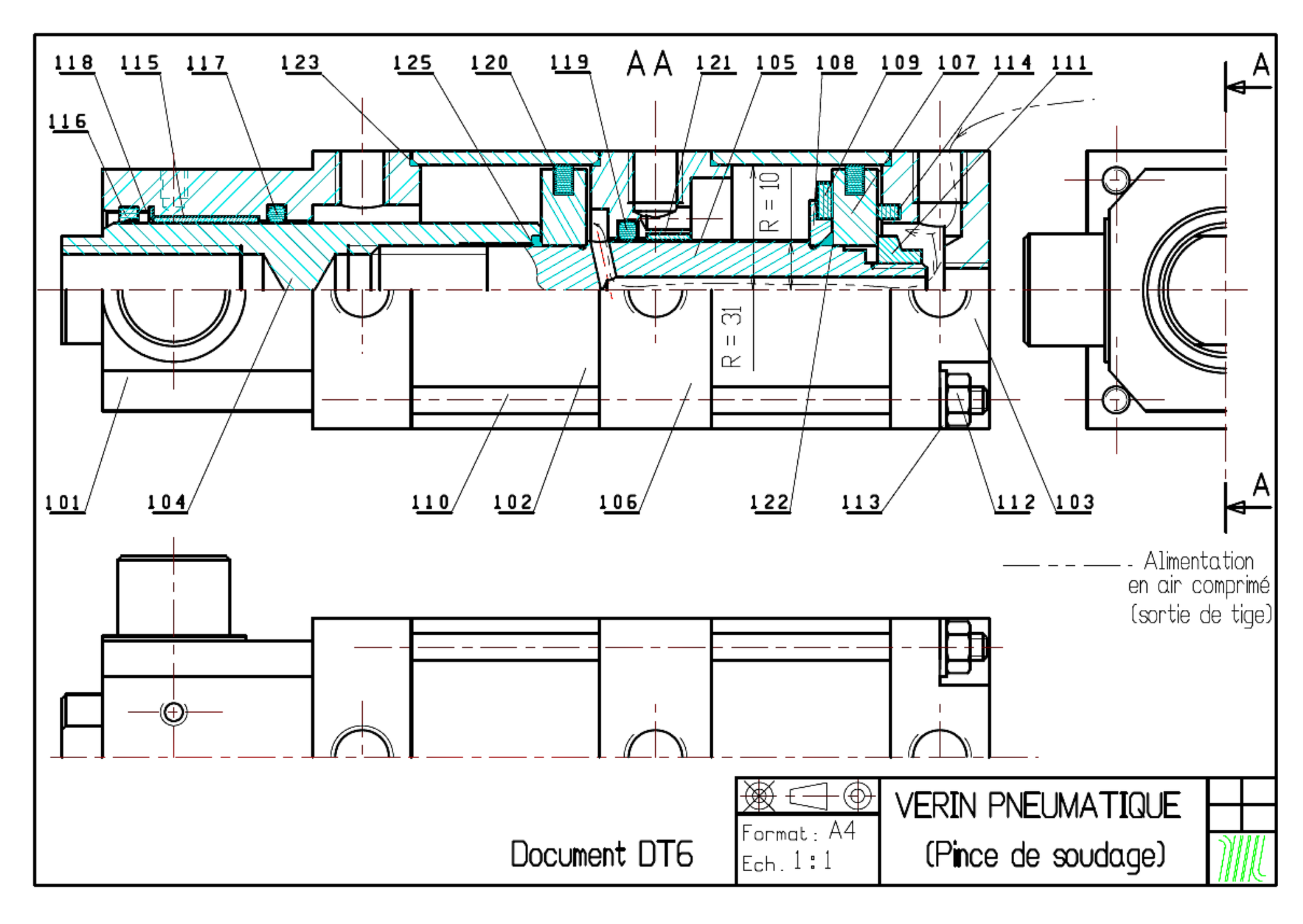

-DT6- Dessin d'ensemble du Vérin pneumatique de Soudage;

-DT7- Documents sur les Paliers lisses;

Mais aussi...

-DT8- Maquette 3d partielle de la Pince de Soudage;

-DT9- Maquette 3d des Bagues de frottement.

Aperçu des Documents Techniques (DT 1 à 7)

Travail demandé:

-1- Expliquez en quelques lignes le fonctionnement de ce Vérin (voir DT6).

-2- Quel effort permet-il de développer ?

Les conditions de fonctionnement citées plus haut ont permis de choisir des bagues référencées: PAF 25165 P10 (voir DT7).

-3- La pression spécifique admissible par ces bagues est Padm = 25MPa. Validez le choix des dimensions des bagues en précisant le critère de calcul.

2-Dessin de la solution constructive

La relation entre le tourillon (101) du Vérin et le Bras (6) sera réalisée par l'intermédiaire de 2 pièces rapportées. Il sera nécessaire de lier complètement ces 2 pièces avec le Bras (6).

Travail demandé:

-4- Effectuez, sur le document DR3, la conception de la liaison pivot entre le Corps (2) et le Bras (6).

- Vous effectuerez, sur le document DR3, une recherche de solution à "main levée" en indiquant les ajustements nécessaires au bon fonctionnement.

- N'oubliez pas d'indiquer, sous forme de nomenclature, les composants mis en place !

-5- Vous réaliserez un modèle volumique de votre solution sur Solidworks et vous réaliserez une Mise en Plan (format A3H) en vous inspirant de l'aperçu ci-contre.

Aperçu des Document Réponse (DR3)
