Réducteur industriel modulaire

-1- Présentation

Soit un réducteur industriel modulaire à roue et vis sans fin et poulies/courroie entrainé par un moteur électrique (non représenté) tournant à la vitesse Nm = 3500tr/min (puissance P = 1500W).

Le schéma cinématique minimal ci-dessous décrit la transmission de puissance du réducteur composé de 3 sous-ensembles {A}, {B} et {C}, soient:

- Sous-ensemble {A}: Un engrenage à roue et vis sans fin (1) et (2).

- Sous-ensemble {B}: Un train d'engrenages à axes parallèles et roues à denture hélicoïdale (3), (4), (5) et (6).

- Sous-ensemble {C}: Un système poulies et courroie (7) et (8).

-2- Nomenclature

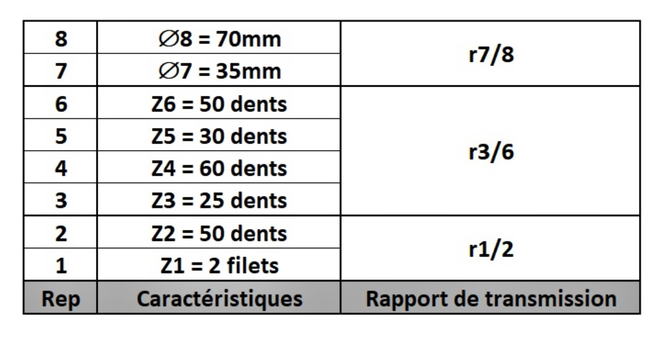

Veuillez trouver ci-dessous les caractéristiques de la transmission de puissance par le biais d'un extrait de sa nomenclature.

-3- Travail demandé

Objectif:

Déterminer la vitesse de rotation de l'arbre de sortie (8) du réducteur.


Question 1:

Déterminez le rapport de transmission du sous-ensemble {A} !


Question 2:

Déterminez le rapport de transmission du sous-ensemble {B} !


Question 3:

Déterminez le rapport de transmission du sous-ensemble {C} !


Question 4

Déterminez le rapport de transmission global du réducteur industriel modulaire !


Question 5

Déterminez la vitesse de rotation de l'arbre de sortie (8) du réducteur industriel !


Question 6

Déterminez le couple C8 disponible sur l'arbre de sortie (8) du réducteur en considérant les rendements suivant:

- Rendement d'une transmission par système roue et vis sans fin = 70%;

- Rendement d'une transmission par engrenage à roues à denture hélicoïdale = 98%;

- Rendement d'une transmission par  poulies & courroie = 96%.
